Differenzdruck zur Durchflussmessung: Wie funktioniert das Prinzip?

Die Messung von Strömungsmengen gehört zu den grundlegendsten Aufgaben in der Prozessindustrie. Ob in Raffinerien, Wasserwerken oder chemischen Anlagen: Wer Prozesse sicher und effizient steuern will, braucht verlässliche Daten über Volumen- und Massenströme. Das Differenzdruckprinzip ist dabei seit Jahrzehnten eine der bewährtesten Methoden der Durchflussmessung und findet weltweit in unzähligen Industrieanlagen Anwendung.

Der Grund für diese anhaltende Verbreitung liegt in der Kombination aus physikalischer Einfachheit, technischer Robustheit und hoher Messgenauigkeit. Doch wie funktioniert das Verfahren genau, welche Primärelemente kommen zum Einsatz, und worauf kommt es in der Praxis an? Die folgenden Abschnitte geben einen fundierten Überblick.

Das physikalische Grundprinzip hinter der Messung

Die Basis der differenzdruckbasierten Durchflussmessung bildet das Gesetz von Bernoulli: Wenn ein Fluid durch eine Querschnittsverengung strömt, erhöht sich seine Geschwindigkeit, während der statische Druck sinkt. Zwischen dem unverengten Querschnitt vor der Engstelle und dem verengten Querschnitt entsteht dadurch ein messbarer Druckunterschied, der sogenannte Differenzdruck.

Dieser Druckunterschied ist kein zufälliges Phänomen, sondern folgt einer physikalisch exakten Gesetzmäßigkeit: Er steigt mit dem Quadrat der Strömungsgeschwindigkeit. Daraus lässt sich der Volumenstrom mathematisch präzise ableiten. Das Verfahren funktioniert für Gase, Dämpfe und Flüssigkeiten gleichermaßen und ist damit außergewöhnlich universell einsetzbar.

Primärelemente: Steckblende, Venturirohr und Staudrucksonde im Vergleich

Das eigentliche Messelement, das die Querschnittsverengung erzeugt, wird als Primärelement bezeichnet. Je nach Anwendung, Medium und Anforderung kommen unterschiedliche Bauformen zum Einsatz, die sich in Druckverlust, Einbauaufwand und Eignung für bestimmte Medien deutlich unterscheiden.

Steckblende

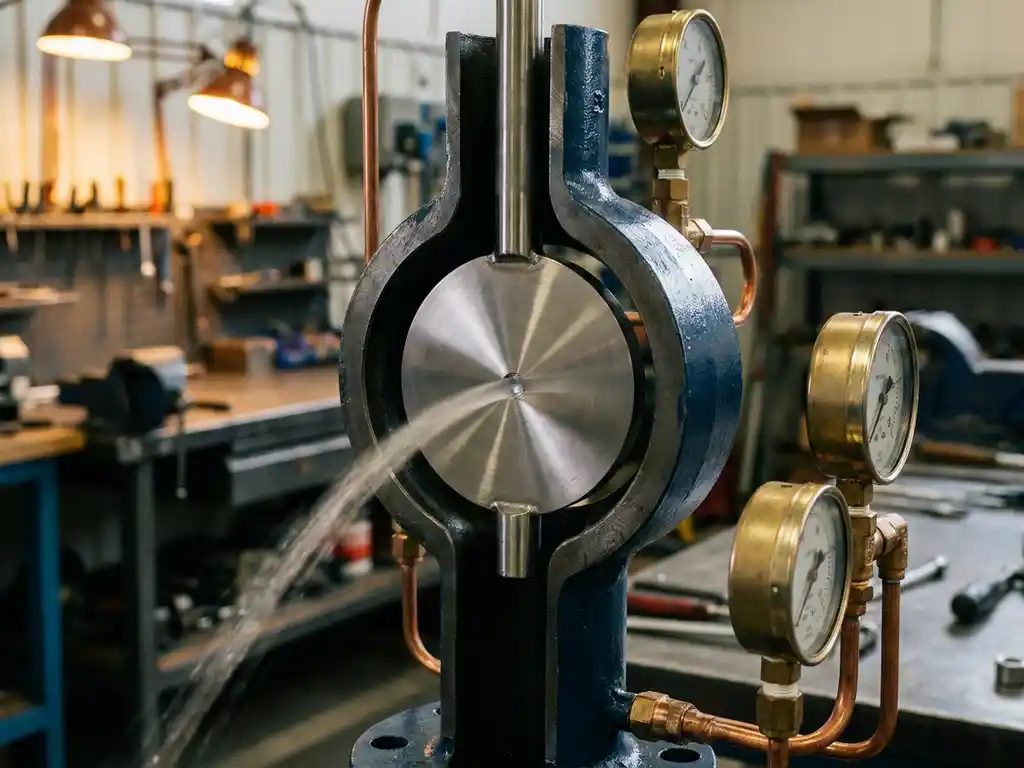

Die Steckblende ist das am häufigsten eingesetzte Primärelement. Sie besteht aus einer gelochten Platte, die senkrecht in die Rohrleitung eingebaut wird und so eine definierte Verengung erzeugt. Abnehmbare Steckblenden bieten dabei den praktischen Vorteil, dass sie ohne aufwändige Rohrtrennung ausgewechselt werden können. Sie eignen sich besonders für Rohrleitungen kleiner und großer Nennweiten und sind in der Anschaffung vergleichsweise kostengünstig.

Venturirohr

Das Venturirohr erzeugt die Querschnittsverengung durch eine kontinuierliche, strömungsgünstige Konturführung. Der Vorteil liegt im deutlich geringeren permanenten Druckverlust im Vergleich zur Blende, was die Energiekosten senkt. Venturirohre sind besonders für schwierige Bedingungen geeignet, etwa bei stark abrasiven oder verschmutzten Medien, da sie weniger anfällig für Ablagerungen sind.

Staudrucksonde

Die Staudrucksonde arbeitet nach einem anderen Ansatz: Sie wird direkt in die Strömung eingetaucht und misst den Staudruck an einem oder mehreren Punkten im Rohrquerschnitt. Staudrucksonden sind flexibel einsetzbar, lassen sich bei laufendem Betrieb einbauen und eignen sich besonders für große Rohrdurchmesser. Ihr Einsatzbereich reicht von der Gasmessung bis hin zu Anwendungen in der Lüftungs- und Klimatechnik.

Wie der Differenzdruckgeber den Volumenstrom berechnet

Das Primärelement allein liefert noch keinen Messwert, sondern erzeugt lediglich den physikalischen Druckunterschied. Erst der Differenzdruckgeber wandelt diesen Druckunterschied in ein elektrisches Signal um, das von einer Steuerung oder einem Leitsystem weiterverarbeitet werden kann.

Im Inneren des Gebers wirkt der Differenzdruck auf eine Messmembran, deren Auslenkung proportional zur Druckdifferenz ist. Ein Sensor erfasst diese Auslenkung und wandelt sie in ein standardisiertes Ausgangssignal um, typischerweise 4 bis 20 mA oder ein digitales Protokoll wie HART. Da der Volumenstrom mit der Wurzel des Differenzdrucks verknüpft ist, führt die nachgelagerte Auswertung eine entsprechende Rechenoperation durch, um den tatsächlichen Durchfluss zu ermitteln. Hochwertige Differenzdruckgeber sind dabei so ausgelegt, dass sie auch bei stark schwankenden Prozessbedingungen stabile und reproduzierbare Messwerte liefern.

Typische Einsatzgebiete in der Prozessindustrie

Die differenzdruckbasierte Durchflussmessung in der Industrie ist in nahezu allen Branchen mit kontinuierlichen Prozessen anzutreffen. Ihre Vielseitigkeit macht sie zu einer der meistgenutzten Messtechnologien weltweit.

Zu den häufigsten Anwendungsfeldern zählen:

Chemische Industrie und Petrochemie: Messung aggressiver, korrosiver oder hochviskoser Medien unter hohem Druck und bei extremen Temperaturen
Energietechnik und Kraftwerke: Dampf- und Wasserdurchflussmessung in Turbinen, Kesseln und Kühlsystemen
Wasseraufbereitung und Abwassertechnik: Überwachung von Fördermengen und Verbrauchswerten in Versorgungsnetzen
Pharmazeutische Industrie: Präzise Dosierung und Überwachung von Prozessmedien unter strengen Reinheitsanforderungen
Gas- und Erdölförderung: Bilanzierung und Abrechnung von Gasmengen nach international anerkannten Normen

Gerade in sicherheitskritischen Anwendungen überzeugt das Differenzdruckprinzip durch seine Zuverlässigkeit: Es gibt keine beweglichen Teile im Messbereich, was den Wartungsaufwand und das Ausfallrisiko erheblich reduziert.

Einflussfaktoren auf Messgenauigkeit und Anlagenstabilität

Selbst das beste Messprinzip liefert nur dann präzise Ergebnisse, wenn die Randbedingungen stimmen. Mehrere Faktoren können die Genauigkeit einer differenzdruckbasierten Durchflussmessung beeinflussen, und ihre Kenntnis ist entscheidend für eine stabile Anlagenüberwachung.

Ein zentraler Aspekt ist die Einlauf- und Auslaufstrecke: Armaturen, Krümmer oder andere Einbauten vor dem Primärelement können das Strömungsprofil stören und zu Messfehlern führen. Normgerechte Einlaufstrecken gleichen diese Störungen aus und sichern ein gleichmäßiges, reproduzierbares Strömungsbild. Messstrecken, die Primärelement und Geber mit definierten Rohrgeraden kombinieren, sind hier eine praxisbewährte Lösung.

Weitere relevante Einflussfaktoren sind:

Temperatur und Druck des Mediums: Schwankungen verändern Dichte und Viskosität des Fluids, was bei der Auswertung berücksichtigt werden muss
Kondensatbildung in Impulsleitungen: Bei Gasmessungen können Flüssigkeitsansammlungen in den Druckleitungen das Messergebnis verfälschen
Verschmutzung und Ablagerungen: Partikel im Medium können Druckentnahmebohrungen blockieren oder die Blendengeometrie verändern
Kalibrierung und Wartungsintervalle: Regelmäßige Überprüfung stellt sicher, dass sich Messgenauigkeit und Anlagenstabilität über die gesamte Betriebsdauer erhalten

Wer diese Faktoren von Beginn an in die Planung einbezieht, schafft die Grundlage für eine langfristig zuverlässige Messtechnik, die auch unter wechselnden Prozessbedingungen stabile Ergebnisse liefert.

Wie Dosch Messapparate GmbH bei der Differenzdruck-Durchflussmessung unterstützt

Als Berliner Familienunternehmen in der 4. Generation entwickeln und fertigen wir seit über 80 Jahren hochpräzise Messtechnik für die Differenzdruck- und Durchflussmessung. Unser Anspruch ist es, für jede Messaufgabe die passende Lösung zu liefern, unabhängig davon, wie komplex die Prozessbedingungen sind.

Konkret unterstützen wir unsere Kunden mit:

Maßgeschneiderten Primärelementen wie abnehmbaren Steckblenden, Venturirohren und Staudrucksonden für kleine und große Nennweiten
Robusten Differenzdruckgebern, die auch bei aggressiven Medien, hohen Temperaturen und extremen Drücken zuverlässig messen
Kompletten Messstrecken, die Primärelement, Geber und normgerechte Einlauf- und Auslaufstrecken in einer Einheit vereinen
Individueller Beratung durch unser 15-köpfiges Ingenieurteam, das gemeinsam mit Ihnen die optimale Messtechnik für Ihre spezifische Anwendung auswählt
Qualität nach „Made in Germany“ mit ISO 9001:2015-Zertifizierung und Produkten, die auf jahrelange Betriebszeiten auch in rauen industriellen Umgebungen ausgelegt sind

Ob Neuanlage, Optimierung bestehender Messpunkte oder Ersatz veralteter Technik: Sprechen Sie uns an. Kontaktieren Sie unser Team, und wir erarbeiten gemeinsam die beste Lösung für Ihre Durchflussmessung.
