Wie erkennt man Leckagen durch Differenzdruckmessung?

Leckagen in industriellen Anlagen können kostspielige Ausfälle verursachen und die Betriebssicherheit gefährden. Die Differenzdruckmessung hat sich als eine der zuverlässigsten Methoden zur frühzeitigen Erkennung von Leckagen etabliert, da sie kontinuierlich Druckveränderungen in Rohrleitungen und Anlagen überwacht.

Diese bewährte Messtechnik ermöglicht es, bereits kleinste Druckverluste zu detektieren, bevor größere Schäden entstehen. Durch die präzise Überwachung des Differenzdrucks zwischen verschiedenen Messpunkten lassen sich Leckagen lokalisieren und ihr Schweregrad bestimmen.

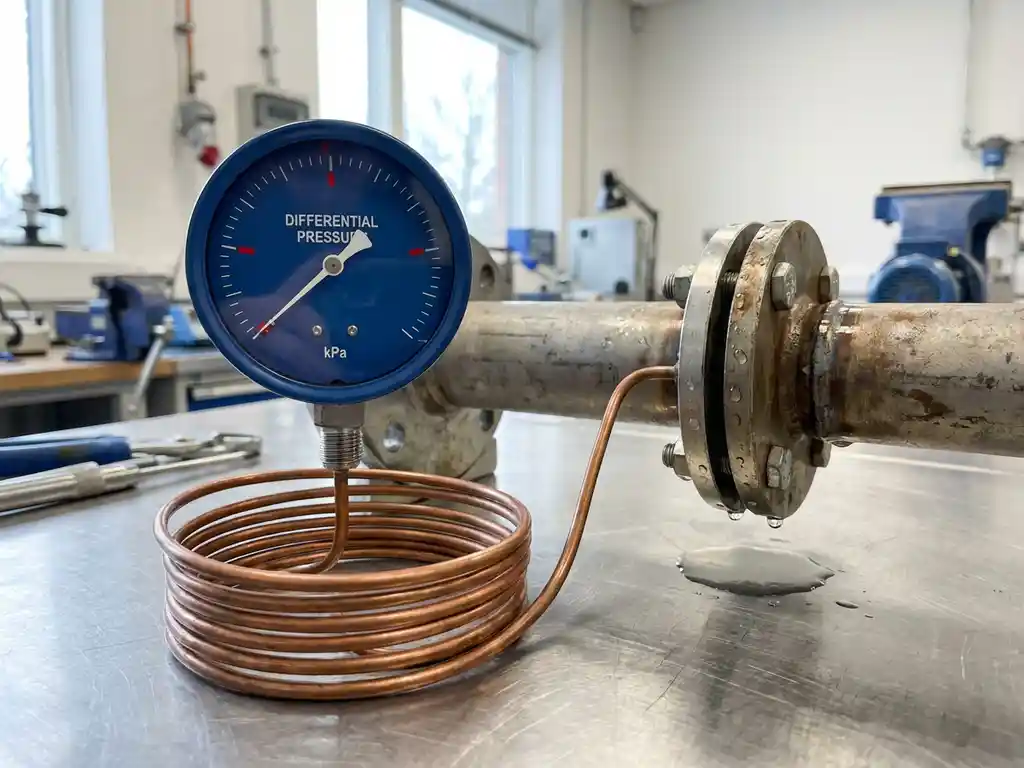

Was ist Differenzdruckmessung, und wie funktioniert die Leckage-Erkennung?

Die Differenzdruckmessung zur Leckage-Erkennung basiert auf der kontinuierlichen Überwachung von Druckunterschieden zwischen zwei Messpunkten in einem System. Wenn eine Leckage auftritt, entsteht ein charakteristischer Druckabfall, der durch Differenzdruckgeber präzise erfasst wird.

Das Funktionsprinzip beruht darauf, dass der Druck in einem geschlossenen System konstant bleiben sollte. Differenzdruckgeber messen kontinuierlich die Druckdifferenz zwischen einem Referenzpunkt und verschiedenen Überwachungspunkten. Diese Messgeräte können bei nahezu allen Medien und Prozessbedingungen eingesetzt werden, unabhängig davon, ob es sich um aggressive oder nicht aggressive Flüssigkeiten, Gase oder Dämpfe handelt.

Die Messung erfolgt über spezielle Sensoren, die selbst kleinste Druckveränderungen registrieren. Moderne Differenzdruckgeber weisen je nach Bauausführung eine Messungenauigkeit von nur 0,5 bis 5 Prozent auf, was eine hochpräzise Leckage-Detektion ermöglicht. Bei sachgemäßem Einsatz sind diese robusten Messgeräte mindestens 10 Jahre haltbar und funktionieren auch unter extremen Prozessbedingungen zuverlässig.

Welche Arten von Leckagen lassen sich durch Differenzdruckmessung erkennen?

Mit der Differenzdruckmessung lassen sich verschiedene Leckagearten erkennen: externe Leckagen an Rohrleitungen und Verbindungen, interne Leckagen in Ventilen und Armaturen sowie schleichende Leckagen durch Materialermüdung. Besonders effektiv ist die Methode bei der Überwachung von Prozessleitungen mit flüssigen und gasförmigen Medien.

Externe Leckagen entstehen meist an Flanschverbindungen, Schweißnähten oder durch mechanische Beschädigungen der Rohrleitung. Diese verursachen einen messbaren Druckabfall zwischen den Überwachungspunkten, der sofort detektiert wird. Die Methode eignet sich besonders gut für Systeme mit kontinuierlichem Durchfluss.

Interne Leckagen treten auf, wenn Ventile oder Absperrorgane nicht mehr vollständig dicht schließen. Hier zeigt sich die Leckage durch einen unerwarteten Druckausgleich zwischen normalerweise getrennten Systemteilen. Schleichende Leckagen entwickeln sich langsam über längere Zeiträume und sind durch kontinuierliche Überwachung frühzeitig erkennbar.

Die Differenzdruckmessung ist besonders vorteilhaft bei schwierigen Bedingungen wie großen Rohrleitungen, hohen Temperaturen oder aggressiven Medien, wo andere Detektionsmethoden an ihre Grenzen stoßen. Auch bei Medien mit Feststoffanteilen bleibt die Messung zuverlässig funktionsfähig.

Wie installiert man Differenzdruckgeber für die Leckage-Überwachung?

Die Installation von Differenzdruckgebern für die Leckage-Überwachung erfordert strategisch platzierte Messpunkte entlang der zu überwachenden Rohrleitungen. Die Geräte werden an kritischen Stellen wie vor und nach Ventilen, an Rohrabzweigungen oder in regelmäßigen Abständen bei langen Leitungen installiert.

Zunächst müssen die optimalen Messpunkte identifiziert werden. Diese sollten sich an Stellen befinden, an denen Leckagen wahrscheinlich auftreten, etwa an Flanschverbindungen, Pumpen oder Kompressoren. Die Einbaulänge der Messapparate hängt vom jeweiligen Gerät und der Rohrleitungsgröße ab.

Für eine präzise Messung sind gerade Ein- und Auslaufstrecken erforderlich, die länger als die tatsächliche Einbaulänge des Messgeräts sind. Diese Strecken gewährleisten störungsfreie Messungen und werden anhand einer exakten Berechnung der Prozessparameter festgelegt. Bei stark verschmutzten oder partikelführenden Medien sollten die Druckentnahmestellen für eine gelegentliche Reinigung zugänglich sein.

Die Druckentnahmestellen werden über Impulsleitungen mit den Differenzdruckgebern verbunden. Wichtig ist, dass beide Impulsleitungen die gleiche Länge und den gleichen Durchmesser haben, um Messfehler zu vermeiden. Die Installation sollte zudem Temperaturschwankungen und Vibrationen berücksichtigen.

Welche Grenzwerte zeigen eine Leckage an?

Leckage-Grenzwerte hängen vom spezifischen System, dem Medium und den Betriebsbedingungen ab. Typischerweise wird ein Alarm ausgelöst, wenn der gemessene Differenzdruck um 10 bis 20 Prozent vom Sollwert abweicht. Bei kritischen Anwendungen können bereits 5 Prozent Abweichung als Warnsignal definiert werden.

Die Bestimmung der Grenzwerte erfolgt während der Inbetriebnahme durch die Aufzeichnung der normalen Betriebswerte über einen repräsentativen Zeitraum. Dabei werden sowohl die durchschnittlichen Druckwerte als auch die natürlichen Schwankungen des Systems dokumentiert. Aus diesen Daten werden anschließend die Warn- und Alarmschwellen abgeleitet.

Für verschiedene Leckagearten gelten unterschiedliche Kriterien. Bei plötzlichen Leckagen führt ein schneller Druckabfall innerhalb weniger Minuten zur sofortigen Alarmierung. Schleichende Leckagen werden durch kontinuierliche Trendanalysen erkannt, wenn sich der Differenzdruck über Tage oder Wochen langsam verändert.

Moderne Überwachungssysteme arbeiten mit mehrstufigen Alarmsystemen: Vorwarnung bei geringen Abweichungen, Warnung bei mittleren Abweichungen und Hauptalarm bei kritischen Werten. Die Grenzwerte müssen regelmäßig überprüft und bei Bedarf an veränderte Betriebsbedingungen angepasst werden.

Was sind die Vorteile gegenüber anderen Leckage-Erkennungsmethoden?

Die Differenzdruckmessung bietet gegenüber anderen Leckage-Erkennungsmethoden entscheidende Vorteile: kontinuierliche Überwachung rund um die Uhr, hohe Präzision auch bei kleinsten Leckagen, Einsatzfähigkeit bei allen Medien und Betriebsbedingungen sowie eine kosteneffiziente Implementierung und Wartung.

Im Vergleich zu visuellen Inspektionen ermöglicht die Differenzdruckmessung eine permanente Überwachung ohne Personalaufwand. Während Inspektionen nur punktuell erfolgen können, arbeiten Differenzdruckgeber kontinuierlich und erkennen auch Leckagen in schwer zugänglichen Bereichen oder bei unsichtbaren Gasleckagen.

Gegenüber akustischen Leckage-Detektoren hat die Differenzdruckmessung den Vorteil, dass sie auch in lauten Industrieumgebungen zuverlässig funktioniert. Sie ist unempfindlich gegenüber Umgebungsgeräuschen und kann auch sehr kleine Leckagen erkennen, die akustisch nicht wahrnehmbar sind.

Die bewährte Technologie ist seit Jahrzehnten erfolgreich im Einsatz und hat sich in allen Industriezweigen etabliert. Differenzdruckgeber sind oft preiswerter als komplexe elektronische Detektionssysteme und weisen nahezu keine Einschränkungen hinsichtlich Temperatur oder Druck auf. Die robusten Geräte funktionieren auch unter extremen Bedingungen jahrelang ohne Wartung.

Wie die Dosch Messapparate GmbH bei der Leckage-Erkennung hilft

Wir bei der Dosch Messapparate GmbH bieten als Spezialist für Differenzdruckmessung maßgeschneiderte Lösungen zur zuverlässigen Leckage-Erkennung in industriellen Anlagen. Mit über 80 Jahren Erfahrung und unserem 15-köpfigen Ingenieurteam entwickeln wir individuelle Konzepte für Ihre spezifischen Anforderungen.

Unser Leistungsspektrum für die Leckage-Überwachung umfasst:

Individuelle Beratung zur optimalen Platzierung von Messpunkten
Hochpräzise Differenzdruckgeber mit Messgenauigkeiten von 0,5 bis 5 Prozent
Komplette Messstrecken für eine störungsarme Überwachung
Umfassender technischer Support von der Inbetriebnahme bis zur Nachbetreuung
Fertigung nach „Made in Germany“-Qualitätsstandards mit ISO-9001:2015-Zertifizierung

Unsere Differenzdruckgeber eignen sich für alle Branchen und Medien, von aggressiven Chemikalien bis hin zu Lebensmitteln. Kontaktieren Sie uns für eine individuelle Beratung zu Ihrem Leckage-Überwachungsprojekt und profitieren Sie von unserer jahrzehntelangen Expertise in der Differenzdruckmesstechnik.
