Wie funktioniert ein Differenzdruckgeber technisch?

Differenzdruckgeber sind unverzichtbare Komponenten in der modernen Industriemesstechnik und ermöglichen präzise Messungen von Druckunterschieden in verschiedensten Anwendungen. Diese hochentwickelten Messgeräte wandeln physikalische Druckdifferenzen in elektrische Signale um und bilden das Herzstück vieler Mess- und Überwachungssysteme in der Prozessindustrie.

Von der Durchflussmessung in Rohrleitungen bis zur Füllstandsüberwachung in Tanks: Die Funktionsweise von Differenzdruckgebern basiert auf bewährten physikalischen Prinzipien, die durch moderne Sensortechnologie präzise erfasst und verarbeitet werden. Die technischen Details dieser Messtechnik zu verstehen, hilft bei der optimalen Auswahl und dem effizienten Einsatz in industriellen Anwendungen.

Was ist ein Differenzdruckgeber und wofür wird er verwendet?

Ein Differenzdruckgeber ist ein Messgerät, das die Druckdifferenz zwischen zwei Messpunkten erfasst und in ein standardisiertes elektrisches Ausgangssignal umwandelt. Diese Messtechnik ermöglicht die präzise Bestimmung von Durchflüssen, Füllständen und anderen wichtigen Prozessparametern in industriellen Anlagen.

Die Hauptanwendungen von Differenzdruckgebern umfassen die Durchflussmessung in Rohrleitungen, Füllstandsmessungen in Behältern und Tanks, die Filterüberwachung sowie die Überwachung von Druckverlusten in verschiedenen Anlagenteilen. In der Prozessindustrie sind sie besonders wertvoll für die kontinuierliche Überwachung von aggressiven und nicht aggressiven Gasen, Dämpfen und Flüssigkeiten.

Moderne Differenzdruckgeber zeichnen sich durch ihre Robustheit und Langlebigkeit aus; hochwertige Geräte gewährleisten Betriebszeiten von vielen Jahren, auch unter extremen Bedingungen. Die Messgenauigkeit variiert je nach Bauausführung und liegt typischerweise zwischen 0,5 und 5 Prozent Messunsicherheit.

Wie funktioniert das Messprinzip eines Differenzdruckgebers?

Das Messprinzip eines Differenzdruckgebers basiert auf der Erfassung von Druckunterschieden durch eine flexible Membran oder ein Sensorelement, das mechanische Verformungen in elektrische Signale umwandelt. Die Druckdifferenz zwischen zwei Anschlüssen verformt das Sensorelement proportional zur Druckdifferenz.

In der praktischen Anwendung wird der Hochdruckanschluss mit dem höheren Druck und der Niederdruckanschluss mit dem niedrigeren Druck verbunden. Die entstehende Druckdifferenz führt zu einer mechanischen Verformung des Sensorelements, die durch verschiedene Technologien wie piezoresistive, kapazitive oder induktive Verfahren in elektrische Signale umgewandelt wird.

Die Signalaufbereitung erfolgt durch integrierte Elektronik, die das Rohsignal verstärkt, linearisiert und in standardisierte Ausgangssignale wie 4–20 mA oder digitale Protokolle umwandelt. Diese Signale können dann von Leitsystemen verarbeitet und zur Prozesssteuerung oder Überwachung verwendet werden.

Welche Bauteile gehören zum Aufbau eines Differenzdruckgebers?

Ein Differenzdruckgeber besteht aus einem Sensorelement zur Druckerfassung, Druckanschlüssen für die Medienanbindung, Signalverarbeitungselektronik und einem robusten Gehäuse zum Schutz der empfindlichen Komponenten. Diese Bauteile arbeiten zusammen, um präzise und zuverlässige Druckmessungen zu gewährleisten.

Sensorelement und Messkammer

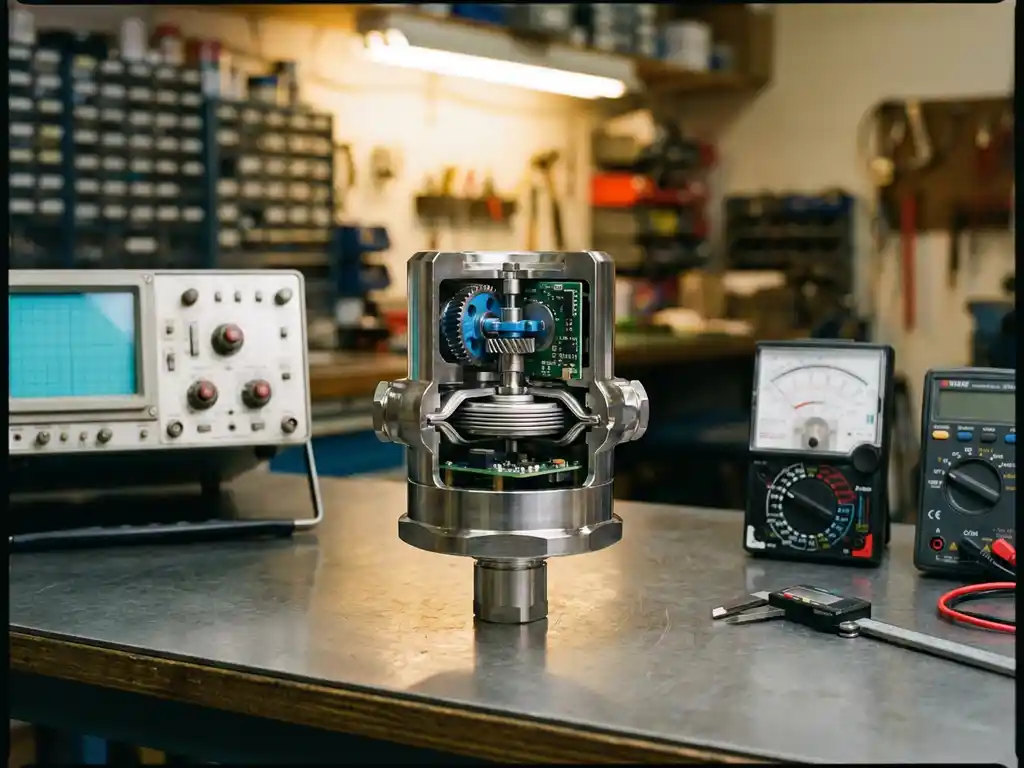

Das Herzstück bildet die Messkammer mit dem Sensorelement, meist eine hochempfindliche Membran aus Edelstahl oder Keramik. Diese Membran trennt die beiden Druckräume voneinander und verformt sich entsprechend der anliegenden Druckdifferenz. Die Materialauswahl erfolgt je nach Medienkompatibilität und Prozessbedingungen.

Signalverarbeitung und Elektronik

Die Signalverarbeitungseinheit wandelt die mechanische Verformung in elektrische Signale um und bereitet diese für die Ausgabe auf. Moderne Geräte verfügen über Mikroprozessoren zur Signallinearisierung, Temperaturkompensation und Kalibrierung. Die Elektronik ist meist in einem separaten Bereich des Gehäuses untergebracht und gegen Umwelteinflüsse geschützt.

Wie wird ein Differenzdruckgeber in der Durchflussmessung eingesetzt?

In der Durchflussmessung wird ein Differenzdruckgeber mit einem Primärgerät wie einer Steckblende oder einem Venturirohr kombiniert, um den Volumenstrom anhand der entstehenden Druckdifferenz zu bestimmen. Das Primärgerät erzeugt eine definierte Verengung im Rohrleitungsquerschnitt, wodurch eine messbare Druckdifferenz entsteht.

Nach ISO 5167 werden alle Wirkdruckgeber, die direkt in die Rohrleitung eingebaut werden, als Primärgeräte bezeichnet. Zu den Primärgeräten gehören Steckblenden, Venturirohre und Staudrucksonden. Der Differenzdruckgeber fungiert als Sekundärgerät und erfasst die durch das Primärgerät erzeugte Druckdifferenz.

Die Durchflussberechnung erfolgt über die Bernoulli-Gleichung, wobei die gemessene Druckdifferenz in einen Durchflusswert umgerechnet wird. Für eine präzise Messung sind definierte Ein- und Auslaufstrecken erforderlich, die eine störungsfreie Strömung gewährleisten. Die benötigte Länge dieser Strecken hängt von der Rohrleitungsgeometrie und den Strömungsbedingungen ab.

Welche Vorteile bieten moderne Differenzdruckgeber gegenüber anderen Messverfahren?

Moderne Differenzdruckgeber bieten eine kosteneffiziente und universell einsetzbare Lösung für Druckmessungen, die auf nahezu alle Medien und Prozessbedingungen anwendbar ist. Sie zeichnen sich durch hohe Langzeitstabilität, geringe Wartungsanforderungen und bewährte Messprinzipien aus.

Ein wesentlicher Vorteil liegt in der Robustheit der Technologie. Da Differenzdruckgeber keine beweglichen mechanischen Bauteile enthalten und bei sachgemäßem Gebrauch keine Zündquelle darstellen, sind sie auch in explosionsgefährdeten Bereichen einsetzbar. Die Bauteile erreichen bei sachgemäßem Umgang eine Haltbarkeit von mindestens 10 Jahren, oft deutlich länger.

Die Vielseitigkeit zeigt sich in der breiten Anwendbarkeit für verschiedene Medien, von aggressiven Chemikalien bis hin zu harmlosen Gasen und Flüssigkeiten. Durch die Möglichkeit der individuellen Kalibrierung können die Messgenauigkeiten oft über die Normvorgaben hinaus verbessert werden. Bei stark verschmutzten oder partikelführenden Medien ist lediglich eine gelegentliche Reinigung der Druckentnahmestellen erforderlich.
