Drosselblende vs. Messblende: Was ist der Unterschied?

Wer sich mit der Durchflussmessung in industriellen Anlagen beschäftigt, stößt früher oder später auf zwei Begriffe, die häufig verwechselt werden: Drosselblende und Messblende. Auf den ersten Blick scheinen beide Konzepte ähnlich zu sein, denn beide arbeiten mit dem Prinzip der Querschnittsverengung in einer Rohrleitung. Der entscheidende Unterschied liegt jedoch im Verwendungszweck und im messtechnischen Anspruch. Wer die richtige Wahl für seine Anwendung treffen möchte, sollte beide Gerätetypen genau kennen.

In der Prozessindustrie ist Präzision keine Option, sondern eine Anforderung. Ob bei der Messung aggressiver Medien, bei schwankenden Temperaturen oder unter hohem Betriebsdruck: Die Wahl zwischen Drosselblende und Messblende beeinflusst direkt die Qualität der Messergebnisse und die Effizienz der gesamten Anlage. Dieser Artikel erklärt die wesentlichen Unterschiede und hilft dabei, die passende Lösung für die jeweilige Messaufgabe zu finden.

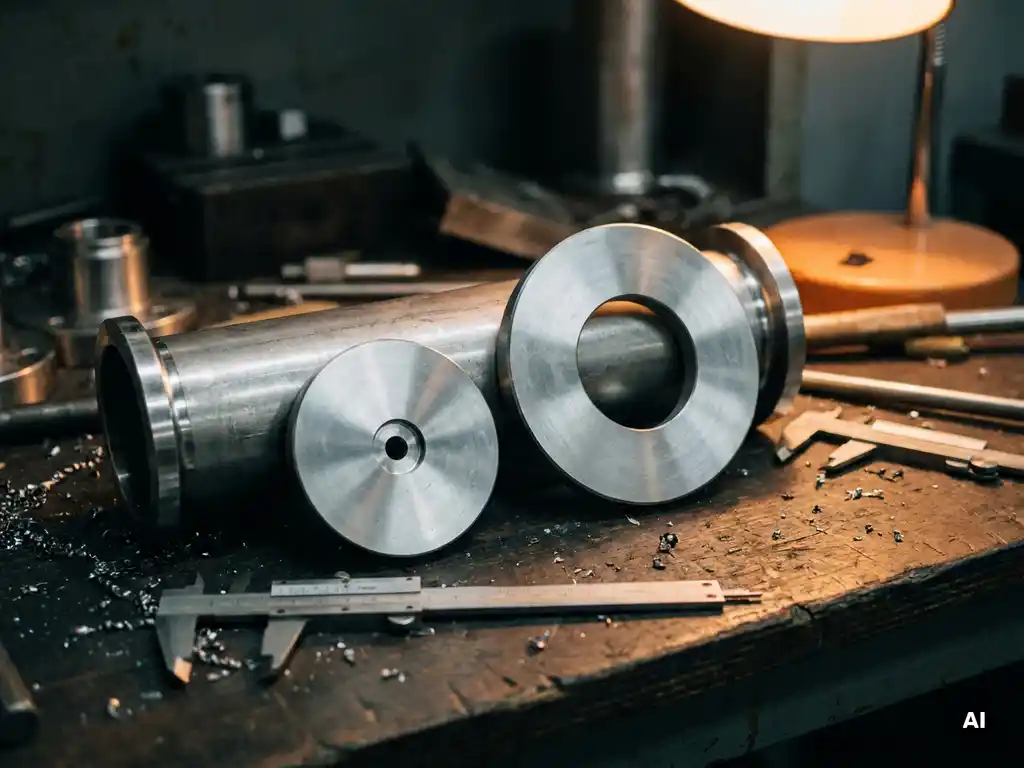

Funktion und Aufbau im direkten Vergleich

Beide Gerätetypen erzeugen durch eine definierte Querschnittsverengung einen Druckabfall im Medium. Dieser Differenzdruck kann anschließend gemessen und in einen Durchflusswert umgerechnet werden. Hier enden jedoch die Gemeinsamkeiten.

Eine Drosselblende ist primär darauf ausgelegt, den Durchfluss eines Mediums zu begrenzen oder zu regeln. Die Geometrie der Öffnung ist dabei weniger auf Messgenauigkeit als auf Druckminderung ausgerichtet. Drosselblenden kommen überall dort zum Einsatz, wo ein bestimmter Volumenstrom gezielt gedrosselt werden soll, ohne dass eine exakte Messung im Vordergrund steht.

Eine Messblende, auch als Steckblende bekannt, ist hingegen ein präzises Messinstrument. Ihre Geometrie, insbesondere die scharfe Einlaufkante und der klar definierte Öffnungsquerschnitt, ist nach internationalen Normen wie ISO 5167 gefertigt. In Kombination mit einem Differenzdruckgeber liefert sie reproduzierbare, kalibrierbare Messwerte. Der Aufbau folgt strengen Fertigungstoleranzen, die eine zuverlässige Auswertung des erzeugten Differenzdrucks ermöglichen.

Typische Einsatzbereiche in der Prozessindustrie

Die Einsatzgebiete beider Gerätetypen unterscheiden sich deutlich und spiegeln ihren jeweiligen Konstruktionszweck wider.

Drosselblenden finden sich typischerweise in Kühlkreisläufen, Hydrauliksystemen oder überall dort, wo Druckniveaus angepasst werden müssen, ohne dass eine Messpflicht besteht. Sie sind robust, kostengünstig und erfüllen ihre Funktion ohne aufwendige Kalibrierung.

Messblenden dagegen sind fester Bestandteil anspruchsvoller Messketten in der chemischen Industrie, der Petrochemie, der Energietechnik und der Wasseraufbereitung. Ihre Stärken zeigen sich besonders in folgenden Szenarien:

Kontinuierliche Überwachung von Gas-, Dampf- und Flüssigkeitsströmen
Prozesse mit hohen Anforderungen an Reproduzierbarkeit und Rückverfolgbarkeit
Anlagen, in denen Abrechnungsmessungen oder behördliche Nachweise erforderlich sind
Medien mit aggressiven oder korrosiven Eigenschaften, die eine spezielle Werkstoffauswahl erfordern

Gerade bei schwierigen Medien oder beengten Platzverhältnissen bieten abnehmbare Steckblenden einen praktischen Vorteil: Sie lassen sich ohne aufwendige Rohrtrennung wechseln und reinigen, was Wartungszeiten erheblich reduziert.

Genauigkeit, Druckverlust und Medieneigenschaften

Für die messtechnische Bewertung sind drei Faktoren besonders relevant: die erreichbare Messgenauigkeit, der permanente Druckverlust und die Eignung für unterschiedliche Medien.

Messgenauigkeit

Messblenden erzielen bei korrekter Auslegung und Installation Genauigkeiten, die für industrielle Prozessmessungen ausreichen und normkonform dokumentiert werden können. Drosselblenden sind für diese Anforderung nicht ausgelegt und liefern keine verlässlichen Messwerte im messtechnischen Sinne.

Druckverlust

Beide Gerätetypen erzeugen einen permanenten Druckverlust, der von der Geometrie des Öffnungsverhältnisses abhängt. Bei Messblenden wird dieser Verlust bewusst in Kauf genommen, weil die Messqualität im Vordergrund steht. Wer den Druckverlust minimieren möchte, kann auf alternative Messprinzipien wie Venturirohre oder Staudrucksonden zurückgreifen, die einen deutlich geringeren Energieverlust verursachen.

Medieneignung

Messblenden lassen sich für nahezu alle gasförmigen, dampfförmigen und flüssigen Medien auslegen. Entscheidend ist die richtige Werkstoffwahl: Edelstahl, Hastelloy oder andere Sonderwerkstoffe ermöglichen den Einsatz auch bei aggressiven oder hochtemperierten Medien. Bei der Differenzdruckmessung spielt zudem die korrekte Positionierung der Druckentnahmestellen eine wichtige Rolle für die Messgenauigkeit.

Das richtige Gerät für die jeweilige Messaufgabe wählen

Die Entscheidung zwischen Drosselblende und Messblende hängt letztlich von einer klaren Frage ab: Soll der Durchfluss lediglich begrenzt werden, oder soll er präzise gemessen und dokumentiert werden?

Für reine Drosselaufgaben ohne Messanforderung reicht eine einfache Drosselblende vollkommen aus. Sobald jedoch eine zuverlässige Durchflussmessung gefragt ist, führt kein Weg an einer normenkonformen Messblende vorbei. Dabei sollten folgende Auswahlkriterien berücksichtigt werden:

Mediumseigenschaften: Viskosität, Dichte, Temperatur und Aggressivität des Mediums bestimmen Werkstoff und Bauform
Durchflussbereich: Das Öffnungsverhältnis muss auf den erwarteten Betriebsbereich abgestimmt sein
Einbaubedingungen: Ausreichende Ein- und Auslaufstrecken sind Voraussetzung für normkonforme Messergebnisse
Wartungsanforderungen: Abnehmbare Steckblenden bieten hier klare Vorteile gegenüber fest eingeschweißten Ausführungen

Wer diese Parameter sorgfältig bewertet, legt den Grundstein für eine stabile und langlebige Messtechnik in seiner Anlage. Eine enge Zusammenarbeit mit erfahrenen Messtechnikspezialisten bereits in der Planungsphase hilft, kostspielige Fehlentscheidungen zu vermeiden.

Wie Dosch Messapparate bei der Auswahl unterstützt

Wir bei Dosch Messapparate kennen die Herausforderungen der industriellen Durchflussmessung aus über 80 Jahren Erfahrung. Ob Drosselblende, normkonforme Messblende oder eine komplette Messstrecke mit integriertem Differenzdruckgeber: Unser 15-köpfiges Ingenieurteam entwickelt und fertigt Lösungen, die exakt auf die jeweilige Messaufgabe zugeschnitten sind. Dabei legen wir besonderen Wert auf:

Normkonforme Auslegung nach ISO 5167 und weiteren internationalen Standards
Werkstoffauswahl für aggressive, hochtemperierte oder druckbelastete Medien
Abnehmbare Steckblenden für einfache Wartung und schnellen Austausch
Individuelle Beratung von der Planung bis zur Inbetriebnahme
Qualitätsfertigung nach „Made in Germany“-Standard, ISO 9001:2015-zertifiziert

Sprechen Sie uns an und schildern Sie Ihre Messaufgabe. Wir helfen Ihnen dabei, die technisch und wirtschaftlich optimale Lösung zu finden. Kontaktieren Sie unser Team und erhalten Sie eine unverbindliche Fachberatung.
