Was ist eine Durchflussmessung?

Die Durchflussmessung ist ein grundlegender Bestandteil industrieller Prozesse und ermöglicht die präzise Überwachung und Steuerung von Flüssigkeiten, Gasen und Dämpfen in Rohrleitungen. Von der chemischen Industrie bis zur Energietechnik – überall dort, wo Medien durch Leitungen transportiert werden, ist eine zuverlässige Durchflussmessung entscheidend für Effizienz, Sicherheit und Wirtschaftlichkeit.

Moderne Durchflussmessverfahren basieren auf bewährten physikalischen Prinzipien und bieten verschiedene Lösungsansätze für unterschiedliche Anwendungen. Dabei spielt die Differenzdruckmessung eine besonders wichtige Rolle, da sie seit Jahrzehnten zuverlässige Ergebnisse liefert und bei nahezu allen Medien und Prozessbedingungen einsetzbar ist.

Was ist eine Durchflussmessung und warum ist sie wichtig?

Eine Durchflussmessung bestimmt die Menge eines Mediums, die pro Zeiteinheit durch einen definierten Querschnitt fließt. Sie ermöglicht die kontinuierliche Überwachung von Prozessen und bildet die Grundlage für Regelung, Abrechnung und Qualitätssicherung in industriellen Anlagen.

Die Bedeutung der Durchflussmessung zeigt sich in verschiedenen Bereichen: In der Prozessindustrie gewährleistet sie optimale Mischungsverhältnisse und Reaktionsbedingungen. Bei Abrechnungsmessungen ermöglicht sie die exakte Erfassung von Verbrauchsmengen. In Sicherheitssystemen überwacht sie kritische Durchflüsse und löst bei Abweichungen entsprechende Maßnahmen aus.

Besonders in der Energie- und Chemieindustrie, der Wasseraufbereitung und der Petrochemie sind präzise Durchflussmessungen unverzichtbar. Sie tragen zur Prozessoptimierung bei, reduzieren Materialverluste und erhöhen die Anlagensicherheit durch kontinuierliche Überwachung.

Wie funktioniert eine Durchflussmessung mit Differenzdruck?

Die Differenzdruckmessung basiert auf dem Prinzip der Energieerhaltung nach Bernoulli: Durch eine Querschnittsverengung in der Rohrleitung entsteht ein Druckunterschied, der proportional zum Quadrat der Durchflussgeschwindigkeit ist. Dieser Differenzdruck wird gemessen und in die entsprechende Durchflussmenge umgerechnet.

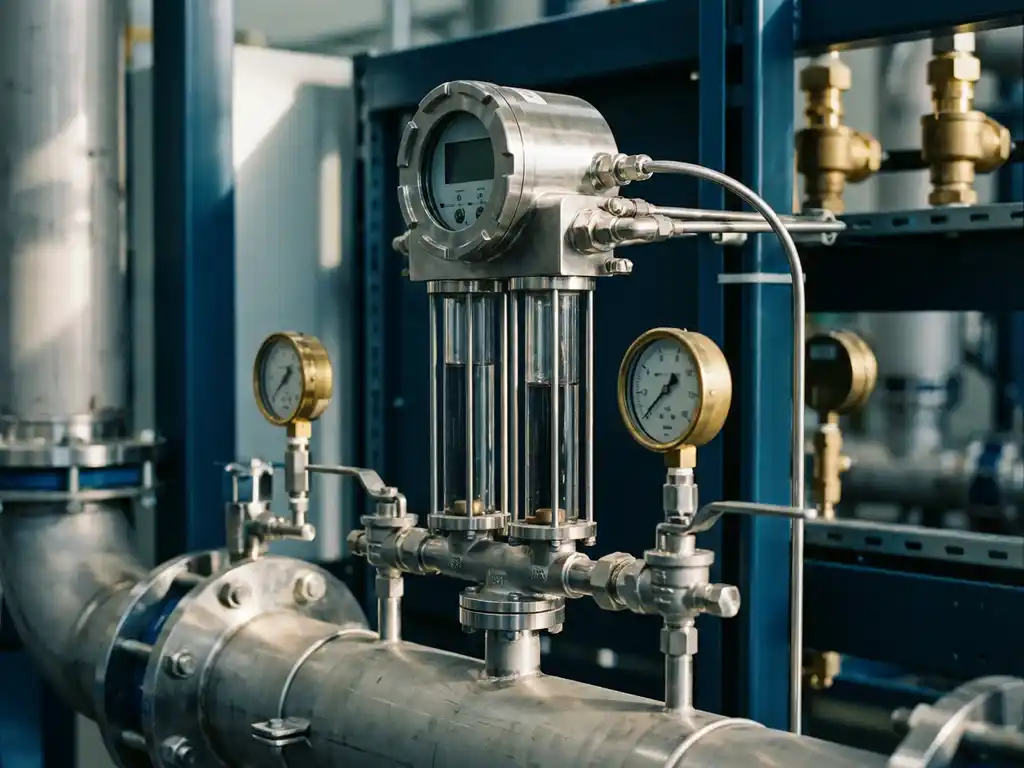

Das Messprinzip funktioniert folgendermaßen: Ein Differenzdruckgeber, auch Wirkdruckgeber genannt, wird in die Rohrleitung eingebaut und erzeugt eine definierte Querschnittsverengung. Vor und nach dieser Verengung wird der Druck gemessen. Die Druckdifferenz steht in direktem Zusammenhang mit der Durchflussmenge – je größer der Druckunterschied, desto höher der Durchfluss.

Die Messgenauigkeit hängt von der Ausführung des Messaufnehmers, den Strömungsbedingungen und der Einbausituation ab. Moderne Differenzdruckgeber erreichen eine hohe Wiederholgenauigkeit und erfüllen die Anforderungen der ISO 5167. Je nach Werkstoffauswahl und Bauart sind sie für Drücke bis in den hohen Barbereich sowie für Temperaturen von kryogen bis zu mehreren hundert Grad Celsius geeignet.

Welche Arten von Durchflussmessgeräten gibt es?

Durchflussmessgeräte lassen sich in verschiedene Kategorien unterteilen, wobei Differenzdruckgeräte aufgrund ihrer Vielseitigkeit und Zuverlässigkeit eine zentrale Rolle spielen. Das Produktspektrum umfasst sowohl klassische als auch spezialisierte Bauformen für unterschiedliche Anwendungen.

Zu den wichtigsten Differenzdruckgeräten gehören:

Steckblenden: Für genaue Messungen und eine flexible Installation, besonders bei kleineren und größeren Durchmessern
Venturirohre: Für geringste Druckverluste und hohe Durchsätze, ideal bei schwierigen Bedingungen
Staudrucksonden: Mit geringen Druckverlusten und einfacher Installation, flexibel einsetzbar
Normblenden: Mit integrierten Druckentnahmestutzen für standardisierte Messungen
Düsen: Für anspruchsvolle Prozessbedingungen und hohe Durchsätze
Konus-Durchflussmesser: Als Lösung für kurze Rohrleitungen

Zusätzlich bieten Messstrecken mit Wirkdruckgebern inklusive Ein- und Auslaufstrecke eine komplette Lösung für eine störungsarme Durchflussmessung. Diese Systeme vereinen alle notwendigen Komponenten und gewährleisten optimale Strömungsbedingungen.

Was ist der Unterschied zwischen Steckblenden, Venturirohren und Staudrucksonden?

Steckblenden, Venturirohre und Staudrucksonden unterscheiden sich hauptsächlich in ihrer Bauform, dem Druckverlust und den Einsatzgebieten. Jede Bauart bietet spezifische Vorteile für unterschiedliche Anwendungen und Prozessbedingungen.

Steckblenden

Steckblenden sind abnehmbare Messgeräte, die zwischen Flanschen eingebaut werden. Sie bieten eine hohe Messgenauigkeit und ermöglichen eine flexible Installation ohne Unterbrechung der Rohrleitung. Besonders vorteilhaft sind ihre einfache Wartung und der Austausch ohne Anlagenstillstand.

Venturirohre

Venturirohre zeichnen sich durch ihre konische Form aus, die einen besonders geringen Druckverlust verursacht. Sie eignen sich hervorragend für hohe Durchsätze und schwierige Bedingungen, bei denen ein minimaler Druckverlust entscheidend ist. Ihre robuste Bauweise macht sie ideal für aggressive Medien.

Staudrucksonden

Staudrucksonden werden direkt in die Rohrleitung eingeführt und messen den dynamischen Druck. Sie verursachen ebenfalls geringe Druckverluste und lassen sich einfach installieren. Ihre flexible Einsetzbarkeit macht sie zur ersten Wahl bei temporären Messungen oder nachträglichen Installationen.

Wann sollte man welches Durchflussmessverfahren wählen?

Die Wahl des geeigneten Durchflussmessverfahrens hängt von verschiedenen Faktoren ab: den Eigenschaften des Mediums, den Prozessbedingungen, der gewünschten Genauigkeit und wirtschaftlichen Aspekten. Eine sorgfältige Analyse dieser Parameter führt zur optimalen Lösung.

Für stark verschmutzte oder partikelführende Medien eignen sich Keil-Durchflussmesser besonders gut, da sie weniger anfällig für Verstopfungen sind. Bei kurzen Rohrleitungen bieten Konus-Durchflussmesser eine platzsparende Alternative zu herkömmlichen Messgeräten.

Wenn minimale Druckverluste erforderlich sind, beispielsweise bei energieintensiven Prozessen, sind Venturirohre oder Staudrucksonden die beste Wahl. Für Abrechnungsmessungen, bei denen höchste Genauigkeit gefordert ist, kommen normgerechte Blenden oder kalibrierte Messgeräte zum Einsatz.

Die Prozessbedingungen spielen eine entscheidende Rolle: Bei extremen Temperaturen oder Drücken müssen entsprechende Werkstoffe und Bauformen gewählt werden. Für aggressive Medien sind korrosionsbeständige Materialien und robuste Konstruktionen erforderlich.

Welche Vorteile bietet die Durchflussmessung in industriellen Anlagen?

Die Durchflussmessung in industriellen Anlagen bietet zahlreiche Vorteile: kontinuierliche Prozessüberwachung, Optimierung der Betriebseffizienz, Kosteneinsparungen durch präzisen Materialeinsatz und erhöhte Anlagensicherheit durch frühzeitige Erkennung von Abweichungen.

Ein wesentlicher Vorteil liegt in der Prozessoptimierung. Durch kontinuierliche Durchflussmessung lassen sich Produktionsparameter in Echtzeit überwachen und anpassen. Dies führt zu gleichbleibender Produktqualität und reduziert Ausschuss sowie Nacharbeit.

Wirtschaftliche Vorteile ergeben sich durch präzisen Materialeinsatz und Energieeinsparungen. Genaue Durchflussmessungen vermeiden Überdosierungen und reduzieren Materialverluste. Bei Energieträgern wie Gas oder Dampf führt dies zu erheblichen Kosteneinsparungen.

Die Anlagensicherheit wird durch kontinuierliche Überwachung kritischer Durchflüsse erhöht. Abweichungen von Sollwerten können frühzeitig erkannt und entsprechende Schutzmaßnahmen eingeleitet werden. Dies verhindert Schäden an Anlagenteilen und reduziert das Risiko von Betriebsstörungen.

Wie die Dosch Messapparate GmbH bei der Durchflussmessung hilft

Als Familienunternehmen in der 4. Generation mit über 80 Jahren Erfahrung bieten wir bei Dosch Messapparate GmbH umfassende Lösungen für alle Anforderungen der Durchflussmessung. Unser Expertenteam aus 15 Ingenieuren entwickelt und fertigt hochpräzise Differenzdruckgeber nach dem Qualitätsversprechen „Made in Germany“.

Unsere Leistungen umfassen:

Individuelle Beratung und projektspezifische Auslegung aller Messgeräte
Komplettes Produktspektrum von Steckblenden bis hin zu kompletten Messstrecken
Sonderlösungen in Einzelfertigung für spezielle Anwendungen
Umfassende Dokumentation und ISO-5167-Zertifizierung
Technischen Support von der Inbetriebnahme bis zur Nachbetreuung

Vertrauen Sie auf unsere jahrzehntelange Expertise und lassen Sie sich von unseren Spezialisten beraten. Kontaktieren Sie uns für eine individuelle Lösung Ihrer Messaufgaben – gemeinsam finden wir die optimale Durchflussmessung für Ihre Anwendung.
