Kontinuierliche Durchflussüberwachung in Industrieanlagen: Wie funktioniert das?

Wer industrielle Anlagen sicher und effizient betreiben möchte, kommt an einer zuverlässigen Durchflussüberwachung nicht vorbei. Ob in der Petrochemie, der Wasseraufbereitung oder der Energietechnik: Die kontinuierliche Durchflussüberwachung ist das Fundament jeder stabilen Prozesskontrolle. Sie liefert in Echtzeit die Daten, auf deren Basis Ingenieure und Anlagenbetreiber fundierte Entscheidungen treffen, Störungen frühzeitig erkennen und Ressourcen gezielt einsetzen können.

Doch wie funktioniert diese Überwachung technisch genau? Welche Messprinzipien stecken dahinter, und welche Komponenten spielen in der Praxis die entscheidende Rolle? Dieser Beitrag gibt einen strukturierten Überblick über die Grundlagen der Durchflussmessung in Industrieanlagen und zeigt, worauf es bei der Auswahl und dem Einsatz der richtigen Messtechnik ankommt.

Messprinzipien hinter der kontinuierlichen Durchflussüberwachung

Die kontinuierliche Durchflussüberwachung basiert auf dem physikalischen Prinzip, dass eine strömende Flüssigkeit oder ein Gas messbare Eigenschaften aufweist, die sich mit dem Volumenstrom verändern. Das weitverbreitetste Verfahren in der Prozessindustrie ist die Differenzdruckmessung: Wird die Strömung durch eine definierte Engstelle geleitet, entsteht ein Druckunterschied, der direkt proportional zum Quadrat der Strömungsgeschwindigkeit ist.

Dieses Messprinzip ist robust, wartungsarm und für nahezu alle Medien geeignet, von aggressiven Gasen bis hin zu Dämpfen und Flüssigkeiten. Es bildet die Grundlage für eine Vielzahl von Primärelementen und Messgeräten, die in industriellen Umgebungen weltweit eingesetzt werden. Der entscheidende Vorteil: Das Messprinzip ist seit Jahrzehnten erprobt und liefert auch unter schwierigen Betriebsbedingungen stabile, reproduzierbare Ergebnisse.

Differenzdruckgeber als Herzstück der Anlagenüberwachung

Der Differenzdruckgeber ist die zentrale Messkomponente in jedem differenzdruckbasierten System. Er erfasst den Druckunterschied zwischen zwei Messpunkten, wandelt diesen in ein elektrisches Signal um und leitet es an übergeordnete Steuerungs- oder Leitsysteme weiter.

Moderne Differenzdruckgeber sind für den Dauerbetrieb ausgelegt und müssen dabei höchste Anforderungen an Genauigkeit, Langzeitstabilität und Medienbeständigkeit erfüllen. In der Anlagenüberwachung kommt es nicht nur auf den einmaligen Messwert an, sondern auf eine kontinuierliche, lückenlose Signalkette. Schwankungen im Prozess, Druckspitzen oder Temperaturänderungen dürfen die Messqualität nicht beeinträchtigen. Gut ausgelegte Differenzdruckgeber kompensieren solche Einflüsse und sichern so die Datenqualität über den gesamten Betriebszeitraum.

Primärelemente im Vergleich: Steckblenden, Venturirohre und Staudrucksonden

Das Primärelement erzeugt den messbaren Differenzdruck in der Rohrleitung. Die Wahl des richtigen Elements hängt von Faktoren wie dem Medium, dem Betriebsdruck, der Temperatur und den Platzverhältnissen ab.

Steckblenden

Steckblenden sind die am häufigsten eingesetzten Primärelemente in der industriellen Durchflussmessung. Sie werden direkt in die Rohrleitung eingesetzt und erzeugen durch eine Öffnung im Blendenkörper den erforderlichen Druckabfall. Abnehmbare Steckblenden bieten den praktischen Vorteil, dass sie ohne Unterbrechung des Rohrnetzes ausgetauscht oder gewartet werden können, was insbesondere bei laufenden Produktionsprozessen wertvoll ist.

Venturirohre

Venturirohre sind die Wahl, wenn es auf minimale Druckverluste und hohe Robustheit ankommt. Durch ihre konische Einlauf- und Auslaufgeometrie wird die Strömung sanft beschleunigt und verzögert, was den permanenten Druckverlust gegenüber einer Blende deutlich reduziert. Sie eignen sich besonders für schwierige Betriebsbedingungen, etwa bei stark abrasiven oder verschmutzten Medien.

Staudrucksonden

Staudrucksonden, auch Pitot-Sonden genannt, werden direkt in die Strömung eingetaucht und messen den Staudruck an einem definierten Punkt. Sie sind flexibel einsetzbar, lassen sich nachträglich in bestehende Rohrleitungen integrieren und eignen sich für große Rohrdurchmesser, bei denen andere Primärelemente technisch oder wirtschaftlich nicht praktikabel wären.

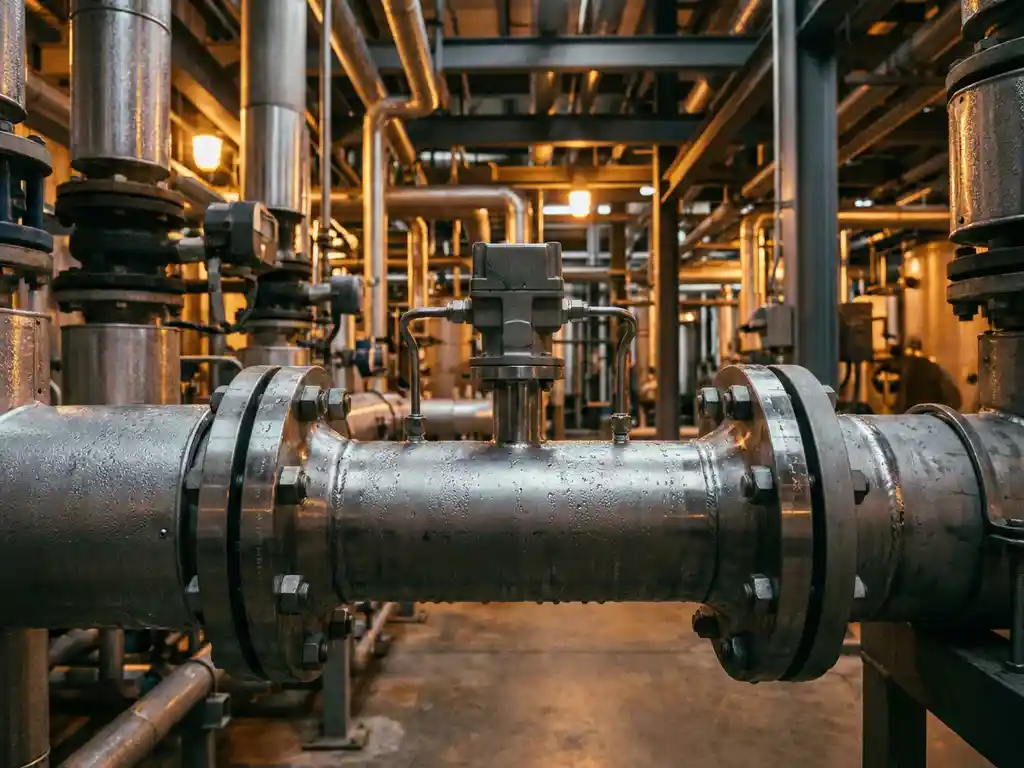

Messstrecken: Voraussetzung für störungsarme Durchflussmessung

Selbst das präziseste Primärelement liefert nur dann verlässliche Messwerte, wenn die Strömung vor und nach dem Messpunkt möglichst ungestört ist. Genau hier kommen Messstrecken ins Spiel.

Eine Messstrecke kombiniert das Primärelement mit einer definierten Einlauf- und Auslaufstrecke. Die Einlaufstrecke sorgt dafür, dass Turbulenzen, die durch Rohrbögen, Ventile oder andere Einbauten entstehen, abklingen und am Messpunkt eine gleichmäßige, rotationsfreie Strömung anliegt. Die Auslaufstrecke schützt das Primärelement vor Rückwirkungen aus dem nachgelagerten Rohrnetz. Ohne diese definierten Abstände können Messfehler entstehen, die sich direkt auf die Qualität der Anlagenüberwachung auswirken. In der Praxis werden Messstrecken häufig als kompakte, vorbereitete Einheiten geliefert, die eine schnelle und normgerechte Installation ermöglichen.

Herausforderungen bei der Durchflussüberwachung in rauen Industrieumgebungen

Die Prozessindustrie stellt hohe Anforderungen an Messtechnik: Temperaturen von mehreren hundert Grad, aggressive oder abrasive Medien, hohe Betriebsdrücke und mechanische Vibrationen gehören zum Alltag vieler Anlagen. Unter diesen Bedingungen zeigt sich, wie belastbar ein Messsystem wirklich ist.

Zu den häufigsten Herausforderungen zählen:

Ablagerungen und Verschmutzungen an Primärelementen, die den Messquerschnitt verändern und zu Messfehlern führen
Korrosion durch aggressive Medien, die Materialauswahl und Oberflächenbehandlung in den Vordergrund rückt
Druckspitzen und Pulsationen, die Differenzdruckgeber mechanisch belasten und die Signalqualität beeinträchtigen können
Schwankende Betriebsbedingungen, etwa bei wechselnden Medien oder Lastprofilen, die eine flexible Auslegung der Messtechnik erfordern

Entscheidend ist deshalb nicht nur die Auswahl des richtigen Messprinzips, sondern auch die konsequente Auslegung aller Komponenten auf die tatsächlichen Betriebsbedingungen. Langzeitstabilität, Wartungsfreundlichkeit und die Möglichkeit zur Rekalibrierung sind Kriterien, die bei der Beschaffung von Differenzdruckmesstechnik für industrielle Anlagen von Anfang an berücksichtigt werden sollten.

Wie Dosch Messapparate GmbH bei der kontinuierlichen Durchflussüberwachung unterstützt

Wir bei Dosch Messapparate GmbH entwickeln und fertigen seit über 80 Jahren hochpräzise Messtechnik für die Differenzdruck- und Durchflussmessung, ausschließlich in Berlin und nach dem Qualitätsversprechen „Made in Germany“. Unser 15-köpfiges Ingenieurteam begleitet Industriekunden von der Auslegung bis zur Inbetriebnahme und findet auch für anspruchsvolle Messaufgaben die passende Lösung.

Was wir konkret anbieten:

Differenzdruckgeber für den Dauerbetrieb unter extremen Bedingungen, ausgelegt für aggressive Medien, hohe Temperaturen und hohe Drücke
Steckblenden für kleine und große Rohrdurchmesser, auch als abnehmbare Ausführung für wartungsfreundlichen Einsatz
Venturirohre für Anwendungen mit schwierigen Medien und dem Bedarf nach minimalem Druckverlust
Staudrucksonden für flexible Nachrüstlösungen und große Rohrdurchmesser
Komplette Messstrecken mit integrierter Ein- und Auslaufstrecke für eine normgerechte, störungsarme Durchflussmessung
Individuelle Beratung durch erfahrene Ingenieure, die die spezifischen Anforderungen der Prozessindustrie kennen

Unsere Produkte sind ISO 9001:2015 zertifiziert und für jahrelange Betriebszeiten auch in rauen industriellen Umgebungen ausgelegt. Wenn Sie eine zuverlässige Lösung für Ihre Anlagenüberwachung suchen, sprechen Sie uns an. Unser Team berät Sie gerne und erarbeitet gemeinsam mit Ihnen die optimale Messtechnik für Ihre spezifische Anwendung. Jetzt Kontakt aufnehmen und Ihre Messaufgabe mit uns besprechen.
