Die Wahl des richtigen Messprinzips für die Durchflussmessung ist entscheidend für die Genauigkeit und Wirtschaftlichkeit industrieller Prozesse. Während verschiedene Messverfahren zur Verfügung stehen, hat sich die Differenzdruckmessung als bewährtes und vielseitiges Verfahren etabliert. Doch welche Unterschiede bestehen zu anderen Messprinzipien, und wann ist welches Verfahren optimal geeignet?
In der modernen Messtechnik konkurrieren verschiedene Messverfahren miteinander, die jeweils spezifische Vor- und Nachteile aufweisen. Ein fundiertes Verständnis dieser Unterschiede hilft dabei, die richtige Entscheidung für konkrete Anwendungen zu treffen – und kostspielige Fehlentscheidungen zu vermeiden.

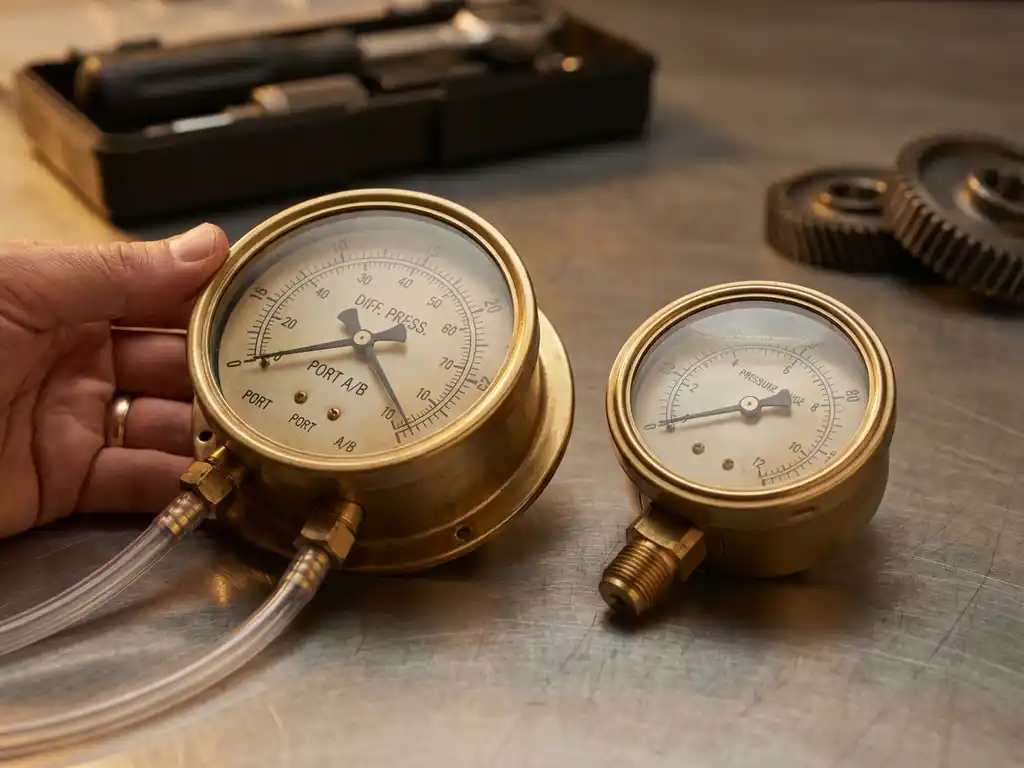

Was ist Differenzdruckmessung und wie funktioniert sie?
Die Differenzdruckmessung bestimmt den Durchfluss, indem sie den Druckunterschied vor und nach einer Drosselstelle in der Rohrleitung misst. Einbauten wie Blenden, Venturirohre oder Staudrucksonden erzeugen dabei eine kontrollierte Verengung im Rohrleitungsquerschnitt.
Das Funktionsprinzip beruht auf dem Bernoulli-Gesetz: Wenn ein Medium durch eine Verengung strömt, steigt die Strömungsgeschwindigkeit, und der statische Druck sinkt. Der entstehende Differenzdruck ist proportional zum Quadrat der Strömungsgeschwindigkeit – und damit zum Durchfluss. Primärgeräte wie Steckblenden oder Venturirohre erzeugen diese Druckdifferenz; Sekundärgeräte wie Differenzdrucktransmitter messen den Druckunterschied und wandeln ihn in ein Durchflusssignal um.
Die Messgenauigkeit von Wirkdruckgebern liegt je nach Bauausführung zwischen 0,5 und 5 Prozent. Diese Werte wurden durch umfangreiche Versuchsreihen verschiedener Normungsinstitute ermittelt und lassen sich durch Kalibrierung oft noch verbessern.
Welche Bauformen und Sensorvarianten gibt es bei der Differenzdruckmessung?
Für Ingenieure und technische Einkäufer ist die Wahl der richtigen Bauform ebenso entscheidend wie die Wahl des Messprinzips selbst. Die Differenzdruckmessung ist kein monolithisches Konzept – sie umfasst verschiedene Sensorvarianten und konstruktive Ausführungen, die jeweils für spezifische Prozessbedingungen optimiert sind. Das Verständnis dieser Unterschiede ist die Grundlage für eine fundierte Kaufentscheidung.
Die folgende Übersicht stellt die wichtigsten Bauformen gegenüber und zeigt, für welche Anwendungen sie sich jeweils am besten eignen.
Nass-Differenzdrucksensor (Wet)
Bei dieser Bauform steht eine Seite des Sensors in direktem Kontakt mit dem Prozessmedium, während die andere Seite – etwa die Referenzseite – von der Prozessumgebung getrennt bleibt. Der Aufbau ist konstruktiv einfach und kostengünstig, was diese Variante zu einer robusten Standardlösung macht.
Für Anwendungen mit sauberen, nicht-korrosiven Medien wie Wasser, Luft oder neutralen Gasen ist der Nass-Differenzdrucksensor in der Regel die wirtschaftlichste Wahl. Wir empfehlen diese Bauform, wenn die Prozessbedingungen stabil sind und keine aggressiven oder partikelbeladenen Medien auftreten. Einschränkungen bestehen bei Medien, die zur Kristallisation oder Ablagerung neigen, da dies die Druckübertragung beeinträchtigen kann.
Nass-Nass-Differenzdrucksensor (Wet-Wet)
Beim Nass-Nass-Prinzip sind beide Druckseiten mit separaten Messkammern ausgestattet, die jeweils in direktem Kontakt mit dem Prozessmedium stehen. Diese Konstruktion ermöglicht eine sehr hohe Auflösung, da beide Seiten gleichwertig auf Druckveränderungen reagieren und parasitäre Einflüsse minimiert werden.
Wir empfehlen diese Bauform insbesondere für Anwendungen mit sehr geringen Druckdifferenzen, bei denen höchste Messauflösung gefragt ist – etwa in der Filterüberwachung, der Reinraumtechnik oder bei der Füllstandsmessung in Behältern mit geringer Füllhöhe. Die wet-wet Differenzdruckmessung eignet sich außerdem gut für symmetrische Prozessbedingungen, bei denen beide Druckanschlüsse ähnlichen Temperaturen und Mediencharakteristika ausgesetzt sind.
Piezoresistive Messzelle
Piezoresistive Differenzdrucksensoren nutzen eine halbleiterbasierte Messzelle, in der Druckveränderungen den elektrischen Widerstand einer Siliziumstruktur verändern. Das Messprinzip erlaubt eine sehr hohe Auflösung und zeichnet sich durch eine geringe Langzeitdrift aus, was regelmäßige Nachkalibrierungen seltener macht.
Für Anwendungen mit kontinuierlich wechselnden Drücken und dem Bedarf an präziser Signalauflösung ist der piezoresistive Differenzdrucksensor eine leistungsstarke Option. Einzukalkulieren ist jedoch die erhöhte Anfälligkeit gegenüber Druckspitzen und Druckstößen (Wasserschlag), die die Messzelle dauerhaft schädigen können. Wir empfehlen bei solchen Betriebsbedingungen den Einsatz geeigneter Druckbegrenzer oder Dämpfungselemente, um die Lebensdauer des Sensors zu sichern.
Absolutdruckbasierte Differenzmessung
Bei dieser Variante werden zwei separate Absolutdrucksensoren eingesetzt, deren Messwerte elektronisch subtrahiert werden, um die Druckdifferenz zu ermitteln. Der konstruktive Vorteil liegt darin, dass jeder Sensor nur einseitig belastet wird, was diese Methode für sehr hohe statische Drücke besonders geeignet macht.
Für Anwendungen mit extremen Betriebsdrücken – wie sie in der Petrochemie, der Hochdrucktechnik oder der Energieerzeugung auftreten – bietet diese Bauform eine robuste Alternative zu konventionellen Differenzdrucksensoren. Wir empfehlen diese Lösung, wenn die Druckdifferenz im Vergleich zum statischen Leitungsdruck sehr klein ist und klassische Differenzdrucksensoren an die Grenzen ihrer Belastbarkeit stoßen würden. Zu berücksichtigen ist, dass die Messgenauigkeit von der Qualität und Abstimmung beider Absolutdrucksensoren abhängt.
Welche anderen Messprinzipien gibt es für die Durchflussmessung?
Neben der Differenzdruckmessung existieren verschiedene alternative Verfahren, die auf unterschiedlichen physikalischen Effekten basieren. Jedes eignet sich für spezifische Anwendungen und Medieneigenschaften.
Magnetisch-induktive Durchflussmessung
Dieses Verfahren nutzt das faradaysche Induktionsgesetz und eignet sich ausschließlich für elektrisch leitfähige Flüssigkeiten. Das Medium durchströmt ein Magnetfeld und erzeugt dabei eine Spannung, die proportional zur Strömungsgeschwindigkeit ist.
Ultraschall-Durchflussmessung
Ultraschallverfahren messen die Laufzeitdifferenz von Schallwellen oder nutzen den Doppler-Effekt. Sie arbeiten berührungslos und eignen sich für verschiedene Medien, setzen jedoch homogene Strömungsverhältnisse voraus.
Vortex-Durchflussmessung
Ein Störkörper in der Strömung erzeugt Wirbel, deren Frequenz proportional zur Strömungsgeschwindigkeit ist. Das Verfahren eignet sich für Gase, Dämpfe und Flüssigkeiten mit ausreichender Reynolds-Zahl.
Coriolis-Durchflussmessung
Coriolis-Messgeräte erfassen den Massenstrom direkt, indem sie die Corioliskraft in schwingenden Rohren messen. Sie liefern gleichzeitig Informationen über Dichte und Temperatur des Mediums.
Was sind die Hauptunterschiede zwischen Differenzdruck und anderen Messverfahren?
Die wesentlichen Unterschiede liegen in der Medienkompatibilität, dem Druckverlust, der Langzeitstabilität und den Kosten. Die folgende Übersicht zeigt, wo die Differenzdruckmessung gegenüber anderen Verfahren punktet – und wo Abwägungen nötig sind.
Universelle Medienkompatibilität
Differenzdruckmessgeräte funktionieren mit nahezu allen Medien – Gasen, Dämpfen und Flüssigkeiten – unabhängig von elektrischer Leitfähigkeit oder optischen Eigenschaften. Magnetisch-induktive Verfahren sind auf leitfähige Flüssigkeiten beschränkt; Ultraschallmessungen benötigen homogene Medien ohne Störpartikel.
Druckverlust und Energieeffizienz
Die Drosselstelle erzeugt einen permanenten Druckverlust, der Pumpenenergie kostet. Ultraschall- und magnetisch-induktive Verfahren arbeiten praktisch druckverlustfrei. Coriolis-Geräte können durch ihre Rohrkonstruktion ebenfalls Druckverluste verursachen.
Wartung und Langzeitstabilität
Differenzdruckmessgeräte bestehen aus robusten mechanischen Komponenten ohne bewegliche Teile und erreichen Betriebszeiten von über 10 Jahren, auch unter rauen Bedingungen. Elektronische Messverfahren sind anfälliger für Umgebungseinflüsse und können einen höheren Wartungsaufwand erfordern.
Kostenaspekte
Die Anschaffungskosten für Differenzdruckmessungen sind typischerweise niedriger als für elektronische Messverfahren. Langfristig müssen jedoch die Energiekosten durch Druckverluste einkalkuliert werden; wartungsarme elektronische Systeme können hier niedrigere Betriebskosten aufweisen.
Die folgende Übersicht zeigt auf einen Blick, welches Verfahren für welche Anforderungen am besten geeignet ist.
| Kriterium | Differenzdruck | Magnetisch-induktiv | Ultraschall | Vortex | Coriolis |
|---|---|---|---|---|---|
| Medieneignung | Gase, Dämpfe, Flüssigkeiten (alle) | Leitfähige Flüssigkeiten | Flüssigkeiten, Gase (homogen) | Gase, Dämpfe, Flüssigkeiten | Flüssigkeiten, Gase |
| Messgenauigkeit | 0,5–5 % | 0,2–1 % | 1–3 % | 0,5–1 % | 0,1–0,5 % |
| Druckverlust | Hoch (durch Drosselstelle) | Keiner | Keiner (Clamp-on) / gering | Gering | Mittel |
| Anschaffungskosten | Niedrig bis mittel | Mittel | Mittel bis hoch | Mittel | Hoch |
| Wartungsaufwand | Gering | Gering | Gering | Mittel | Mittel |
| Temperatur- / Druckbereich | Sehr hoch (bis >500 °C / >400 bar) | Mittel (bis ca. 180 °C) | Mittel (bis ca. 200 °C) | Hoch (bis ca. 400 °C) | Mittel bis hoch (bis ca. 350 °C) |
| Typische Branchen / Anwendungen | Chemie, Petrochemie, Energieerzeugung, Ex-Schutz-Bereiche | Wasserversorgung, Lebensmittel, Pharma | Wasser, Öl & Gas, mobile Messung | Dampf, Druckluft, Gase | Pharma, Lebensmittel, Chemie (Hochpräzision) |
Wann sollte man Differenzdruckmessung anderen Messprinzipien vorziehen?
Die Differenzdruckmessung ist die bevorzugte Wahl, wenn eines oder mehrere der folgenden Kriterien zutreffen:
- Extreme Prozessbedingungen: Bei hohen Temperaturen und Drücken, bei denen elektronische Messgeräte an ihre Grenzen stoßen, liefern robuste Primärgeräte zuverlässige Ergebnisse.
- Aggressive oder verschmutzende Medien: Primärgeräte aus geeigneten Werkstoffen sind deutlich widerstandsfähiger als empfindliche elektronische Sensoren.
- Häufig wechselnde oder unbekannte Medien: Die universelle Einsetzbarkeit der Differenzdruckmessung entfällt die Notwendigkeit, für jedes Medium ein spezialisiertes Verfahren zu wählen.
- Explosionsgefährdete Bereiche (Ex-Schutz): Da Primärgeräte keine elektronischen oder beweglichen Teile enthalten, stellen sie bei sachgemäßem Gebrauch keine Zündquelle dar und können ohne ATEX-Bescheinigung eingesetzt werden.
- Begrenztes Budget mit Fokus auf Langzeitstabilität: Niedrige Anschaffungskosten und hohe Robustheit machen das Verfahren besonders wirtschaftlich in der chemischen Industrie und Petrochemie.
