Warum ist präzise Durchflussmessung in der Prozessindustrie unverzichtbar?

In der Prozessindustrie entscheidet die Qualität der Messtechnik häufig über Effizienz, Sicherheit und Wirtschaftlichkeit ganzer Anlagen. Ob in der Chemie, Petrochemie oder Energietechnik: Eine präzise Durchflussmessung ist keine Selbstverständlichkeit, sondern eine technische Grundvoraussetzung für stabile und reproduzierbare Prozesse. Wer hier auf ungenaue Messgeräte oder veraltete Verfahren setzt, riskiert mehr als nur Messfehler.

Die Anforderungen an moderne Durchflussmessgeräte sind in den vergangenen Jahren gestiegen. Anlagen werden komplexer, Medien aggressiver, Toleranzen enger. Gleichzeitig wächst der Druck, Ressourcen effizienter einzusetzen und Betriebsausfälle zu minimieren. Präzise Messtechnik ist dabei kein Kostenfaktor, sondern eine Investition in die Zuverlässigkeit der gesamten Anlage.

Folgen ungenauer Durchflussmessung in industriellen Prozessen

Ungenaue Durchflussmessungen können in industriellen Prozessen weitreichende Konsequenzen haben, die weit über den einzelnen Messpunkt hinausgehen. Fehlerhafte Messwerte führen zu falschen Regelentscheidungen, die sich durch den gesamten Prozess fortpflanzen und dort zu Qualitätsproblemen, Überdosierungen oder Anlagenstillständen führen.

Besonders kritisch wird es bei der Bilanzierung von Medien: Stimmen die erfassten Mengen nicht mit den tatsächlichen Durchflüssen überein, entstehen Verluste, die sich über Monate zu erheblichen wirtschaftlichen Schäden summieren. In sicherheitskritischen Umgebungen wie der Petrochemie oder der Gasversorgung kann eine fehlerhafte Anlagenüberwachung zudem ernste Sicherheitsrisiken auslösen. Präzision ist hier keine Option, sondern Pflicht.

Anforderungen an Durchflussmessgeräte in rauen Umgebungen

Industrielle Prozesse stellen hohe Anforderungen an die eingesetzten Messgeräte. Extreme Temperaturen, hohe Drücke, aggressive oder abrasive Medien sowie Vibrationen sind keine Ausnahme, sondern oft der Normalzustand in Anlagen der chemischen Industrie oder der Energietechnik.

Durchflussmessgeräte müssen unter diesen Bedingungen dauerhaft zuverlässig arbeiten, ohne an Messgenauigkeit zu verlieren. Das bedeutet: robuste Materialien, korrosionsbeständige Oberflächen und eine Konstruktion, die auch bei wechselnden Prozessparametern stabile Messwerte liefert. Langlebigkeit und Wartungsfreundlichkeit spielen dabei eine ebenso wichtige Rolle wie die initiale Messgenauigkeit, denn jede ungeplante Wartung bedeutet Stillstandszeit und damit Kosten.

Differenzdruckmessung als bewährtes Verfahren der Prozessindustrie

Die Differenzdruckmessung gehört zu den ältesten und zugleich zuverlässigsten Methoden der industriellen Durchflussmessung. Das Messprinzip basiert auf dem physikalischen Zusammenhang zwischen dem Druckabfall über eine Drosselstelle und dem Volumenstrom des durchströmenden Mediums. Dieser Zusammenhang ist mathematisch präzise beschreibbar und in internationalen Normen verankert.

Was dieses Verfahren besonders attraktiv macht, ist seine universelle Einsetzbarkeit: Es funktioniert bei Gasen, Dämpfen und Flüssigkeiten, bei aggressiven wie bei neutralen Medien, und lässt sich für nahezu jeden Rohrdurchmesser und Druckbereich auslegen. Differenzdruckgeber als zentrale Messkomponente erfassen dabei den Differenzdruck mit hoher Genauigkeit und wandeln ihn in ein auswertbares Signal um. Die Kombination aus Robustheit, Normkonformität und Flexibilität erklärt, warum die Differenzdruckmessung auch 2026 in der Prozessindustrie eine führende Rolle spielt.

Steckblenden, Venturirohre und Staudrucksonden im Vergleich

Für die Differenzdruckmessung stehen verschiedene Primärelemente zur Verfügung, die sich in Aufbau, Einsatzbereich und Eigenschaften unterscheiden. Die Wahl des richtigen Elements hängt von den spezifischen Prozessbedingungen ab.

Steckblenden

Steckblenden sind kompakte Drosselorgane, die direkt in die Rohrleitung eingebaut werden. Sie sind kostengünstig, normkonform und für ein breites Spektrum an Medien geeignet. Abnehmbare Steckblenden bieten den zusätzlichen Vorteil, dass sie ohne Rohrleitungsunterbrechung ausgetauscht oder kalibriert werden können, was die Wartung erheblich vereinfacht.

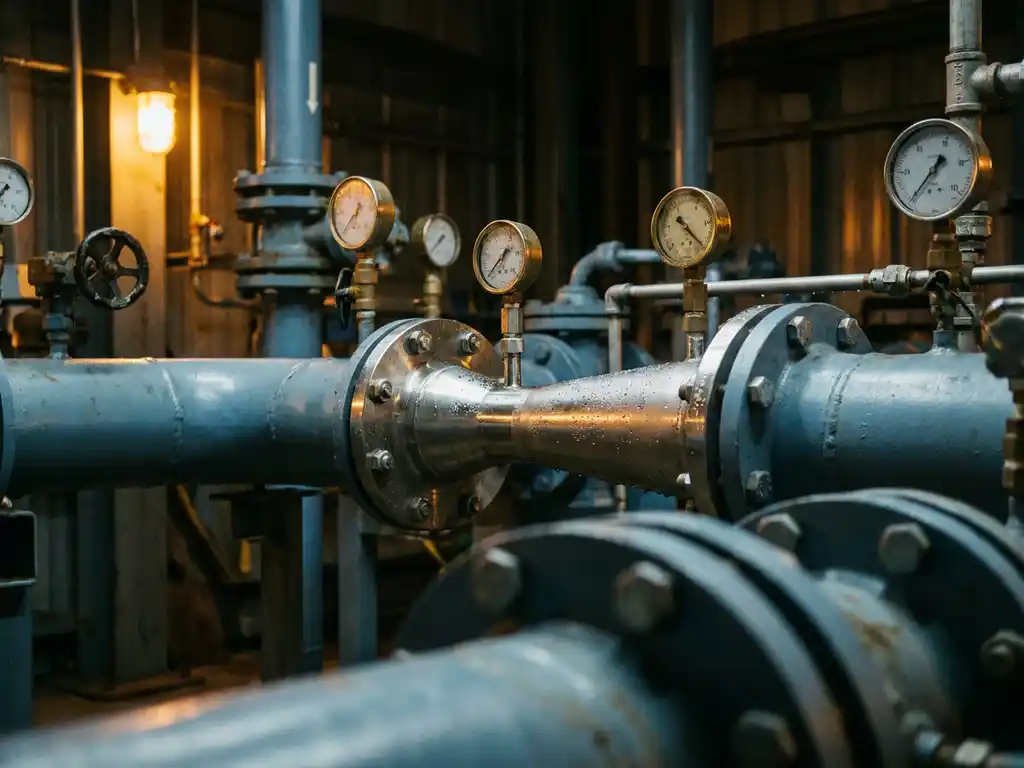

Venturirohre

Venturirohre erzeugen einen geringeren Druckverlust als Blenden und eignen sich besonders für schwierige Bedingungen, etwa bei stark verschmutzten Medien oder wenn ein niedriger permanenter Druckverlust gefordert ist. Ihre robuste Bauform macht sie zur bevorzugten Wahl in anspruchsvollen Prozessumgebungen.

Staudrucksonden

Staudrucksonden werden direkt in die Rohrströmung eingebracht und eignen sich für große Rohrdurchmesser sowie für Anwendungen, bei denen ein nachträglicher Einbau ohne Rohrtrennung erforderlich ist. Ihre Flexibilität macht sie zu einem wertvollen Werkzeug, wenn bauliche Gegebenheiten den Einsatz anderer Primärelemente erschweren.

Wie Messstrecken eine störungsarme Durchflussmessung gewährleisten

Ein häufig unterschätzter Faktor bei der Durchflussmessung ist die Qualität der Strömung vor und nach dem Messelement. Turbulenzen, Drallströmungen oder Asymmetrien im Strömungsprofil, verursacht durch Rohrbögen, Armaturen oder Querschnittsänderungen, können die Messgenauigkeit erheblich beeinträchtigen.

Messstrecken lösen dieses Problem, indem sie Differenzdruckgeber mit definierten Ein- und Auslaufstrecken kombinieren. Die Einlaufstrecke sorgt dafür, dass sich das Strömungsprofil vor dem Messelement vollständig ausbilden kann, die Auslaufstrecke verhindert Rückwirkungen aus dem nachgelagerten Prozess. Das Ergebnis ist eine störungsarme, normkonforme Messung, die auch bei wechselnden Betriebsbedingungen zuverlässige Messwerte liefert. Messstrecken sind damit besonders empfehlenswert, wenn der verfügbare Platz für lange gerade Rohrabschnitte begrenzt ist oder wenn höchste Messgenauigkeit gefordert wird.

Qualitätsstandards und Zertifizierungen als Entscheidungskriterium

Bei der Auswahl von Durchflussmessgeräten spielen Qualitätsstandards und Zertifizierungen eine entscheidende Rolle, insbesondere in Branchen mit hohen Sicherheits- und Dokumentationsanforderungen. Normen wie ISO 9001:2015 stellen sicher, dass Hersteller über ein funktionierendes Qualitätsmanagementsystem verfügen und ihre Prozesse kontinuierlich überwachen und verbessern.

Darüber hinaus sind Messgeräte in vielen Prozessanwendungen nach internationalen Normen auszulegen, etwa nach ISO 5167 für Drosselgeräte. Die Einhaltung dieser Normen ist nicht nur eine formale Anforderung, sondern ein Garant dafür, dass die Messergebnisse vergleichbar, rückverfolgbar und rechtssicher sind. Für Ingenieure und Einkaufsverantwortliche ist die nachgewiesene Normkonformität daher ein zentrales Auswahlkriterium neben Messgenauigkeit und Langlebigkeit.

Wie Dosch Messapparate GmbH bei der präzisen Durchflussmessung unterstützt

Wir bei Dosch Messapparate GmbH entwickeln und fertigen seit über 80 Jahren hochpräzise Messtechnik für die Prozessindustrie, als Familienunternehmen in der 4. Generation mit Sitz in Berlin und einem klaren Qualitätsversprechen: „Made in Germany“. Unser 15-köpfiges Ingenieurteam begleitet Kunden von der Auslegung bis zur Inbetriebnahme und findet auch für anspruchsvolle Messaufgaben die passende Lösung.

Unser Produktportfolio deckt die gesamte Bandbreite der Differenzdruckmessung ab:

Abnehmbare Steckblenden für kleine und große Rohrdurchmesser, einfach austauschbar ohne Rohrtrennung
Venturirohre für schwierige Prozessbedingungen mit minimalem Druckverlust
Staudrucksonden für flexible Einbausituationen und große Nennweiten
Differenzdruckgeber für nahezu alle Medien, Drücke und Temperaturen
Messstrecken als komplett ausgelieferte Einheiten für störungsarme, normkonforme Messungen

Alle unsere Produkte sind ISO 9001:2015 zertifiziert und werden für jahrelangen Betrieb auch in rauen industriellen Umgebungen ausgelegt. Wenn Sie eine präzise und zuverlässige Lösung für Ihre Durchflussmessung suchen, sprechen Sie uns an: Nehmen Sie jetzt Kontakt auf und lassen Sie sich von unserem Ingenieurteam individuell beraten.
