Die Differenzdruckmessung ist ein bewährtes und präzises Messverfahren, das in der industriellen Messtechnik seit Jahrzehnten erfolgreich eingesetzt wird. Besonders in der Energiewirtschaft, der Petroindustrie und anderen prozessintensiven Branchen hat sich diese Messtechnologie als zuverlässige Lösung für die kontinuierliche Überwachung von Anlagen etabliert.
Doch wie genau funktioniert die Differenzdruckmessung, und welche Vorteile bietet sie gegenüber anderen Messverfahren? In diesem Artikel erklären wir Ihnen alles Wichtige rund um das Thema Differenzdruck und seine vielfältigen Anwendungsmöglichkeiten in der modernen Industrie.
Was ist Differenzdruckmessung und wofür wird sie verwendet?
Die Differenzdruckmessung ist ein Messverfahren, das den Druckunterschied zwischen zwei Messpunkten in einem System erfasst und zur Bestimmung verschiedener Prozessparameter wie Durchfluss, Füllstand oder Filterzustand nutzt. Das Messprinzip basiert auf der physikalischen Tatsache, dass sich bei Strömungen durch Einbauten oder Querschnittsveränderungen charakteristische Druckunterschiede ergeben.
Die Anwendungsbereiche der Differenzdruckmessung sind vielfältig und reichen von der Durchflussmessung von Flüssigkeiten, Gasen und Dämpfen bis hin zur Überwachung von Filteranlagen und Schmutzfängern. In der Praxis wird diese Messtechnik überall dort eingesetzt, wo eine kontinuierliche und zuverlässige Prozessüberwachung erforderlich ist, beispielsweise in Rohrleitungssystemen, Behältern oder bei der Kontrolle von Reinigungsanlagen.
Wie funktioniert das Messprinzip der Differenzdruckmessung?

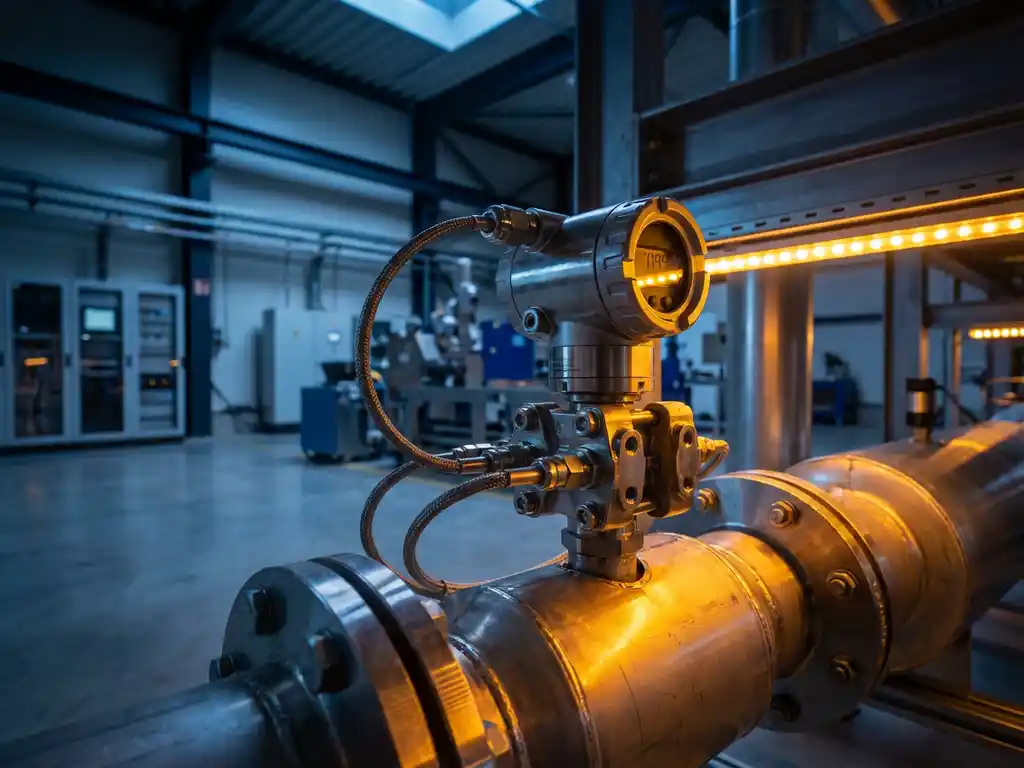

Das Messprinzip der Differenzdruckmessung beruht auf der Erzeugung einer definierten Drosselstelle im Strömungsweg, wodurch sich vor und nach dieser Stelle unterschiedliche Drücke einstellen. Diese Druckdifferenz wird von einem Differenzdruckgeber erfasst und in ein auswertbares Signal umgewandelt.
Konkret wird in die Rohrleitung ein Primärelement wie eine Blende, ein Venturirohr oder eine Staudrucksonde eingebaut. Beim Durchströmen dieses Elements erhöht sich die Strömungsgeschwindigkeit, während sich gleichzeitig der statische Druck verringert. Der entstehende Differenzdruck ist proportional zum Quadrat des Durchflusses und kann über entsprechende Berechnungsverfahren in Volumenstrom oder Massenstrom umgerechnet werden. Die Messung erfolgt dabei kontinuierlich und ermöglicht eine Echtzeitüberwachung der Prozessbedingungen.
Welche Arten von Differenzdruckgebern gibt es?
Es gibt verschiedene Arten von Differenzdruckgebern, die sich hauptsächlich durch ihre Bauform und ihren Einsatzbereich unterscheiden: Steckblenden für eine einfache Installation, Venturirohre für anspruchsvolle Bedingungen und Staudrucksonden für flexible Anwendungen.
Abnehmbare Steckblenden sind besonders für kleine und große Rohrdurchmesser geeignet und zeichnen sich durch ihre einfache Montage und Wartung aus. Sie können ohne Unterbrechung des Prozesses eingebaut oder entfernt werden. Venturirohre hingegen eignen sich hervorragend für anspruchsvolle Prozessbedingungen mit aggressiven oder verunreinigten Medien, da sie einen geringeren Druckverlust verursachen und weniger anfällig für Verstopfungen sind.
Staudrucksonden bieten maximale Flexibilität und können sowohl für temporäre Messungen als auch für dauerhafte Installationen verwendet werden. Sie sind besonders vorteilhaft bei großen Rohrdurchmessern oder wenn nachträgliche Messungen in bestehende Anlagen integriert werden sollen. Ergänzt wird das Spektrum durch EARL-Strömungsschalter, die als Pendelgeräte oder flügelgesteuerte Schalter zur Überwachung von Flüssigkeits- oder Gasströmungen eingesetzt werden.
Wo wird Differenzdruckmessung in der Industrie eingesetzt?
Die Differenzdruckmessung findet hauptsächlich in der Energiewirtschaft, der Petroindustrie, der Öl- und Gasindustrie, der Chemieindustrie, der Pharmaindustrie, der Papierindustrie, der Lebensmittelindustrie und der Stahlindustrie Anwendung, wo kontinuierliche Prozessüberwachung und präzise Durchflussmessung kritisch für den sicheren Anlagenbetrieb sind.
In der Energiewirtschaft wird die Differenzdruckmessung zur Überwachung von Dampf- und Gasströmen in Kraftwerken eingesetzt, während sie in der Petroindustrie für die Messung von Kohlenwasserstoffen und anderen Prozessmedien unverzichtbar ist. Die Chemie- und Pharmaindustrie nutzt diese Messtechnik für die präzise Dosierung und Überwachung von Reaktionsmedien, wo höchste Genauigkeit und Zuverlässigkeit gefordert sind.
Weitere wichtige Einsatzgebiete umfassen die Überwachung von Filteranlagen zur rechtzeitigen Erkennung von Verschmutzungen, die Füllstandsmessung in Behältern und Tanks sowie die Kontrolle von Lüftungs- und Klimaanlagen. Besonders in kritischen Prozessen, in denen Ausfälle kostspielige Folgen haben können, hat sich die Differenzdruckmessung als robuste und verlässliche Lösung bewährt.
Welche Vorteile bietet die Differenzdruckmessung gegenüber anderen Messverfahren?
Die Differenzdruckmessung bietet gegenüber anderen Messverfahren entscheidende Vorteile: Sie ist universell für alle Medien einsetzbar, unter extremen Bedingungen äußerst robust und basiert auf international anerkannten Standards, was höchste Messgenauigkeit und Vergleichbarkeit gewährleistet.
Ein wesentlicher Vorteil liegt in der Vielseitigkeit des Verfahrens. Differenzdruckgeber können unter nahezu allen Prozessbedingungen eingesetzt werden, egal ob bei flüssigen oder gasförmigen Medien, aggressiven oder verunreinigten Substanzen sowie bei hohen oder niedrigen Temperaturen und Drücken. Diese Flexibilität macht sie zu einer kosteneffizienten Lösung für verschiedenste Anwendungen.
Darüber hinaus zeichnet sich die Differenzdruckmessung durch ihre hohe Langzeitstabilität und geringe Wartungsanforderungen aus. Die robusten Messgeräte arbeiten auch unter schwierigen industriellen Bedingungen zuverlässig und ermöglichen eine kontinuierliche Prozessüberwachung ohne häufige Kalibrierungen. Die Konformität mit internationalen Normen wie DIN EN ISO 5167 sorgt zudem für weltweite Akzeptanz und Vergleichbarkeit der Messergebnisse.
Wie die Dosch Messapparate GmbH bei der Differenzdruckmessung hilft
Als Spezialist für Differenzdruck- und Durchflussmessung mit über 80 Jahren Erfahrung bieten wir Ihnen maßgeschneiderte Lösungen für Ihre spezifischen Anforderungen. Unser Produktportfolio umfasst hochpräzise Differenzdruckgeber, die auch unter extremsten Bedingungen zuverlässige Messergebnisse liefern:
- Abnehmbare Steckblenden für kleine und große Rohrdurchmesser mit einfacher Montage
- Venturirohre für anspruchsvolle Prozessbedingungen mit aggressiven oder verunreinigten Medien
- Flexible Staudrucksonden für temporäre und dauerhafte Installationen
- EARL-Strömungsschalter zur Überwachung von Flüssigkeits- und Gasströmungen
- Individuelle Lösungen entsprechend nationalen und internationalen Standards
Als Ingenieurbetrieb mit 15 Ingenieuren und aktives Mitglied im Ausschuss der Norm DIN EN ISO 5167 entwickeln wir kontinuierlich innovative Lösungen für die moderne Messtechnik. Kontaktieren Sie uns für eine individuelle Beratung zu Ihren Anforderungen in der Differenzdruckmessung.
