Was ist ein Venturirohr?

Das Venturirohr gehört zu den bewährtesten Messgeräten der industriellen Durchflussmessung. Seit über einem Jahrhundert verlassen sich Ingenieure weltweit auf dieses elegante Messprinzip, das ohne bewegliche Teile auskommt und dennoch präzise Ergebnisse liefert. Ob in der chemischen Industrie, der Energietechnik oder der Wasseraufbereitung: Die Venturirohr-Funktionsweise überzeugt durch ihre Zuverlässigkeit und Robustheit, besonders dort, wo andere Durchflussmesser an ihre Grenzen stoßen.

Doch was steckt eigentlich hinter diesem Messprinzip, und warum wählen Anlagenbauer und Prozessingenieure das Venturirohr auch heute noch für anspruchsvolle Messaufgaben? Die folgenden Abschnitte erklären das Funktionsprinzip, typische Einsatzbereiche und worauf es bei der Auswahl wirklich ankommt.

Funktionsprinzip: Wie ein Venturirohr den Durchfluss misst

Das Venturirohr nutzt den sogenannten Venturi-Effekt, um den Volumenstrom eines Mediums zu bestimmen. Das Grundprinzip ist dabei denkbar einfach: Strömt ein Fluid durch eine Rohrverengung, erhöht sich seine Strömungsgeschwindigkeit, während der statische Druck sinkt. Diesen Druckunterschied zwischen dem unverengten Einlaufbereich und der engsten Stelle, der sogenannten Kehle, misst das Gerät und rechnet ihn in einen Durchflusswert um.

Physikalisch basiert dieses Messprinzip auf der Bernoulli-Gleichung, die den Zusammenhang zwischen Strömungsgeschwindigkeit und Druck beschreibt. Je größer der gemessene Differenzdruck, desto höher der Durchfluss. Ein Differenzdruckgeber nimmt beide Drücke ab und wandelt die Differenz in ein auswertbares Signal um. Der entscheidende Vorteil gegenüber vielen anderen Messprinzipien: Das Venturirohr hat keine beweglichen Teile, verschleißt kaum und arbeitet auch nach Jahren noch mit hoher Genauigkeit.

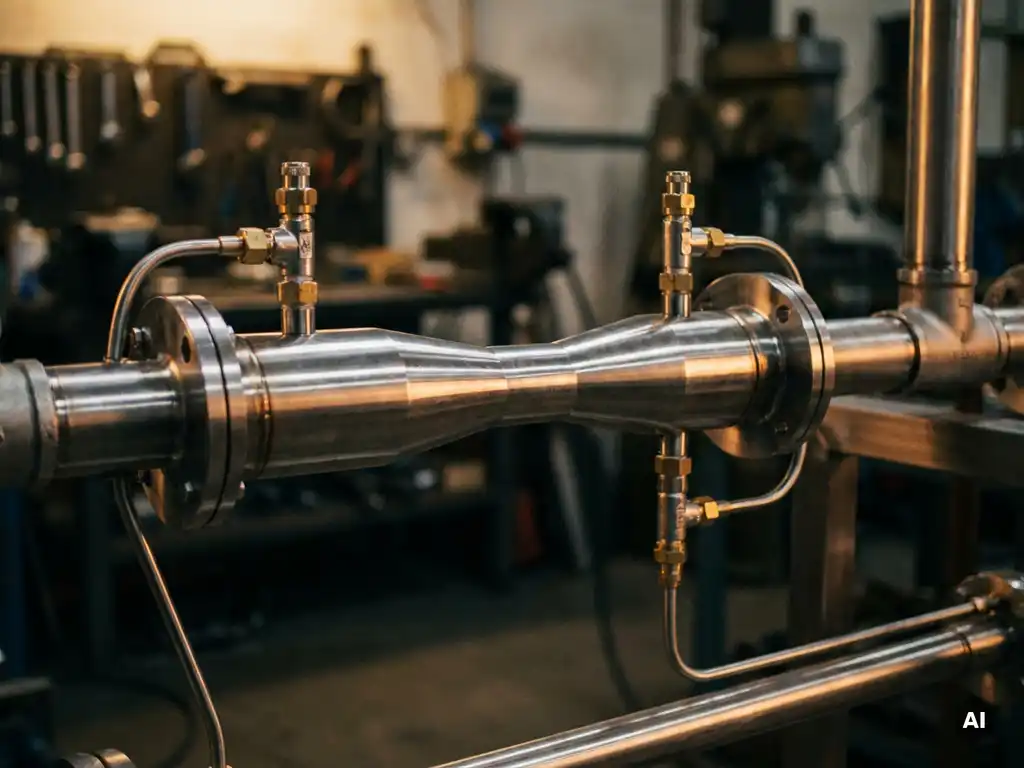

Die geometrische Form des Venturirohrs ist dabei kein Zufall. Der sanfte Einlaufkonus, die zylindrische Kehle und der langsam aufweitende Auslaufkonus minimieren Strömungsverluste und sorgen dafür, dass ein Großteil des Druckabfalls wieder zurückgewonnen wird. Das macht das Venturirohr zu einem besonders energieeffizienten Durchflussmesser im Vergleich zu anderen Drosselgeräten.

Einsatzbereiche und typische Anwendungen in der Industrie

Das Venturirohr ist in nahezu allen Branchen zu finden, in denen Flüssigkeiten, Gase oder Dämpfe präzise gemessen werden müssen. Seine Stärken spielt es vor allem dort aus, wo schwierige Medien oder extreme Betriebsbedingungen herrschen.

Chemische Industrie und Petrochemie

In der chemischen Industrie und der Petrochemie kommen häufig aggressive, abrasive oder korrosive Medien vor. Das Venturirohr lässt sich aus hochwertigen Werkstoffen wie Edelstahl, Hastelloy oder anderen Sonderlegierungen fertigen und widersteht damit auch aggressiven Chemikalien zuverlässig. Da keine empfindlichen Einbauten vorhanden sind, bleibt die Wartung minimal.

Energietechnik und Kraftwerke

In Kraftwerken und Energieerzeugungsanlagen wird das Venturirohr häufig zur Dampfmengenmessung eingesetzt. Hohe Temperaturen und Drücke sind dabei keine Hindernisse, sondern genau das Einsatzfeld, für das das Gerät ausgelegt ist. Die Durchflussmessung von Speisewasser, Dampf oder Kühlmitteln erfordert höchste Messgenauigkeit, die das Venturirohr dauerhaft liefert.

Wasseraufbereitung und kommunale Versorgung

Auch in der Wasseraufbereitung und in kommunalen Versorgungsnetzen ist das Venturirohr weit verbreitet. Große Nennweiten, lange Betriebszeiten ohne Wartungsunterbrechungen und ein geringer Druckverlust machen es zur wirtschaftlich attraktiven Wahl für den Dauerbetrieb.

Venturirohr vs. andere Differenzdruckmessgeräte

Im Vergleich mit anderen Geräten der Differenzdruckmessung zeigt das Venturirohr ein klares Stärken- und Schwächenprofil, das bei der Auswahl des richtigen Durchflussmessers berücksichtigt werden sollte.

Steckblenden sind kostengünstiger in der Anschaffung und einfacher zu installieren, erzeugen jedoch einen deutlich höheren permanenten Druckverlust als das Venturirohr. Für Anwendungen, bei denen Energieeffizienz eine wichtige Rolle spielt oder bei denen der Druckverlust den Prozess beeinflusst, ist das Venturirohr klar im Vorteil. Wer mehr über den Einsatz von Differenzdruckgeräten im Allgemeinen erfahren möchte, findet dort einen guten Überblick über das gesamte Spektrum der Messtechnik.

Staudrucksonden wiederum punkten mit ihrer Flexibilität und einfachen Nachrüstbarkeit, erreichen aber in der Regel nicht die Messgenauigkeit eines Venturirohrs. Für Prozesse mit hohen Anforderungen an die Reproduzierbarkeit der Messwerte bleibt das Venturirohr die erste Wahl.

Ultraschall- und Coriolis-Durchflussmesser bieten ebenfalls hohe Genauigkeit, sind jedoch deutlich teurer in der Anschaffung und empfindlicher gegenüber Verunreinigungen im Medium. Das Venturirohr bietet hier ein sehr gutes Verhältnis aus Investitionskosten, Betriebssicherheit und Langlebigkeit, besonders für den Dauerbetrieb unter rauen Bedingungen.

Worauf es bei Auswahl und Auslegung ankommt

Die richtige Auslegung eines Venturirohrs ist entscheidend für die Messqualität im Betrieb. Mehrere Parameter müssen dabei sorgfältig aufeinander abgestimmt werden.

Nennweite und Durchmesserverhältnis

Das Verhältnis des Kehldurchmessers zum Rohrdurchmesser, auch Beta-Verhältnis genannt, beeinflusst direkt den Messbereich und den Druckverlust. Ein kleineres Beta-Verhältnis erzeugt einen größeren Differenzdruck und damit eine empfindlichere Messung, erhöht aber auch den Druckverlust. Die optimale Wahl hängt vom tatsächlichen Betriebsdurchfluss und den zulässigen Druckverlusten ab.

Werkstoffwahl und Medieneigenschaften

Das Medium selbst ist ein zentrales Auswahlkriterium. Temperatur, Druck, Viskosität, chemische Zusammensetzung und mögliche Feststoffanteile bestimmen, welcher Werkstoff und welche Oberflächenqualität für das Venturirohr geeignet sind. Bei aggressiven Medien sind Sonderwerkstoffe unerlässlich, um Korrosion und Verschleiß zu vermeiden.

Ein- und Auslaufstrecken

Venturirohre benötigen ausreichend gerade Ein- und Auslaufstrecken vor und nach dem Messelement, um eine störungsfreie Strömung zu gewährleisten. Armaturen, Bögen oder andere Einbauten in unmittelbarer Nähe können das Strömungsprofil verzerren und zu Messfehlern führen. Bereits in der Planungsphase sollte dieser Platzbedarf berücksichtigt werden. Messstrecken, die Differenzdruckmesselement, Einlauf- und Auslaufstrecke in einer kompakten Einheit vereinen, sind hier eine praktische Lösung.

Wie Dosch Messapparate bei der Venturirohr-Auswahl unterstützt

Wir bei Dosch Messapparate entwickeln und fertigen Venturirohre seit über 80 Jahren, die auch unter extremen Betriebsbedingungen präzise und zuverlässig messen. Als Familienunternehmen in der 4. Generation mit Sitz in Berlin verstehen wir, dass jede Messaufgabe ihre eigenen Anforderungen mitbringt, und bieten deshalb maßgeschneiderte Lösungen statt Standardprodukte von der Stange.

Was wir für Ihre Anwendung leisten:

Individuelle Auslegung durch unser 15-köpfiges Ingenieurteam, abgestimmt auf Ihr Medium, Ihren Betriebsdruck und Ihre Durchflussbereiche
Fertigung nach „Made in Germany“-Standard, ISO 9001:2015-zertifiziert, für maximale Langlebigkeit auch in rauen industriellen Umgebungen
Werkstoffauswahl für aggressive, korrosive oder abrasive Medien, von Edelstahl bis hin zu Sonderlegierungen
Komplette Messstrecken, die Venturirohr, Einlauf- und Auslaufstrecke sowie Differenzdruckgeber als aufeinander abgestimmte Einheit vereinen
Persönliche Beratung für Neuanlagen, Nachrüstungen und die Auswahl des optimalen Durchflussmessers für Ihre spezifische Aufgabe

Wenn Sie wissen möchten, welches Venturirohr für Ihre Anlage die beste Wahl ist, sprechen Sie uns gerne direkt an. Nehmen Sie Kontakt auf und wir finden gemeinsam die passende Lösung für Ihre Messaufgabe.
