Was ist eine Normblende und wie funktioniert sie?

In der industriellen Messtechnik gehört die Normblende zu den bewährtesten Methoden zur Durchflussmessung. Ob in der Chemie, der Energietechnik oder der Wasseraufbereitung: Überall dort, wo Volumen- oder Massenströme präzise erfasst werden müssen, kommt dieses Prinzip zum Einsatz. Die Normblende überzeugt durch ihre Zuverlässigkeit, ihre normierte Ausführung und ihre Eignung für nahezu alle gängigen Prozessmedien. Wer verstehen möchte, wie dieses Messgerät funktioniert und wann es die richtige Wahl ist, findet hier einen kompakten Überblick.

Das Messprinzip hinter der Normblende

Die Normblende arbeitet nach dem Prinzip der Differenzdruckmessung. Sie wird in eine Rohrleitung eingebaut und verengt dort den Querschnitt gezielt durch eine kreisförmige Öffnung, die sogenannte Blende. Strömt ein Medium durch diese Verengung, erhöht sich seine Strömungsgeschwindigkeit, während der statische Druck sinkt. Diese Druckdifferenz zwischen dem Bereich vor und hinter der Blende ist direkt proportional zum Volumenstrom und lässt sich mit einem Differenzdruckgeber präzise messen.

Das physikalische Fundament bildet die Bernoulli-Gleichung, die den Zusammenhang zwischen Strömungsgeschwindigkeit und Druck beschreibt. Dieses Prinzip ist seit Jahrzehnten erprobt und gilt als besonders stabil, weil es ohne bewegliche Teile auskommt. Das macht die Messblende wartungsarm und langlebig, selbst unter anspruchsvollen Betriebsbedingungen.

Aufbau und Normierung nach ISO 5167

Die Bezeichnung „Normblende“ ist kein Zufall: Sie bezieht sich direkt auf die internationale Norm ISO 5167, die Geometrie, Einbaubedingungen und Berechnungsgrundlagen für Drosselgeräte zur Durchflussmessung festlegt. Durch diese Normierung sind Messergebnisse reproduzierbar und vergleichbar, ohne dass für jedes Gerät eine individuelle Kalibrierung erforderlich ist.

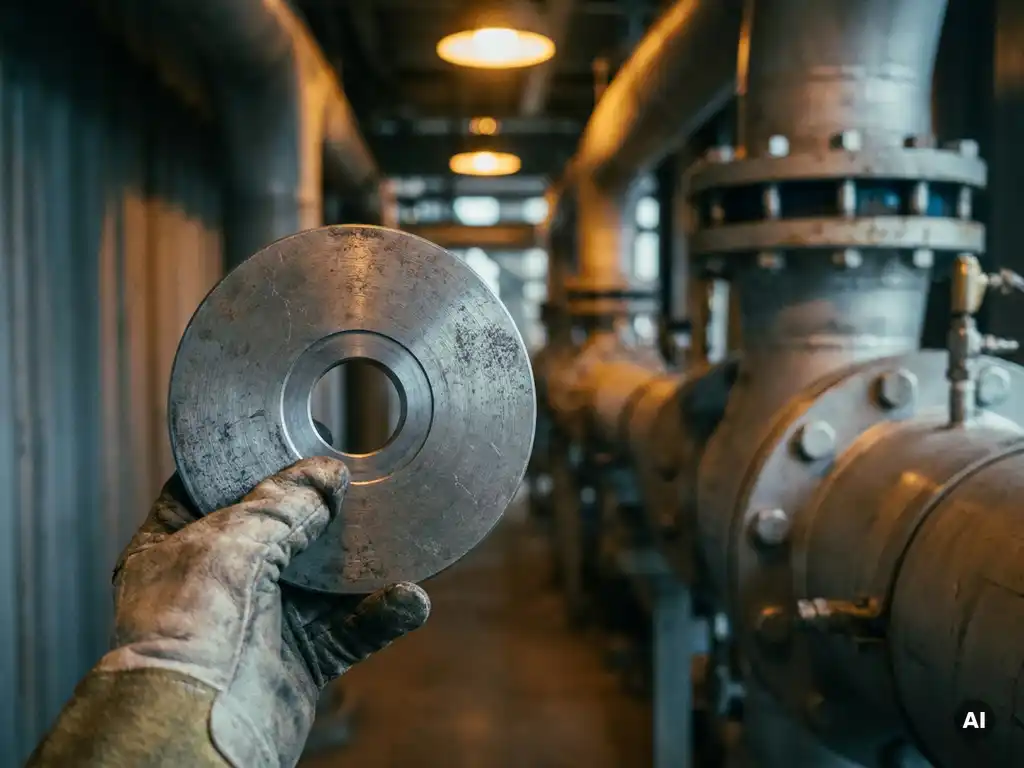

Eine klassische Normblende besteht aus einer Messscheibe mit scharfkantiger Öffnung, die zwischen zwei Flansche eingespannt wird. Die Druckabnahme erfolgt über definierte Druckentnahmestellen, die je nach Ausführung als Flanschbohrungen, Eckdruckentnahmen oder D/2-Entnahmen ausgeführt sind. Die genaue Position dieser Entnahmestellen ist in der ISO 5167 geregelt und entscheidend für die Messgenauigkeit. Als Variante der klassischen Lochblende bietet die Steckblende den Vorteil, dass sie ohne Demontage der Rohrleitung ein- und ausgebaut werden kann, was besonders bei regelmäßigen Wartungsintervallen praktisch ist.

Einsatzbereiche in der Prozessindustrie

Die Normblende ist in einem breiten Spektrum industrieller Anwendungen zu Hause. Überall dort, wo Gase, Dämpfe oder Flüssigkeiten in Rohrleitungen gemessen werden müssen, kommt sie infrage, sofern die Strömungsbedingungen hinreichend turbulent und stationär sind.

Typische Einsatzbereiche umfassen:

Chemische und petrochemische Industrie zur Messung aggressiver oder hochtemperaturiger Medien
Energietechnik und Kraftwerke, etwa bei der Dampf- oder Gasmengenmessung
Wasseraufbereitung und kommunale Versorgungsnetze
Lüftungs- und Klimatechnik für die Luftvolumenstromerfassung
Pharmaindustrie und Lebensmittelproduktion mit Anforderungen an Reinheit und Rückverfolgbarkeit

Ein wesentlicher Vorteil ist die Robustheit gegenüber rauen Umgebungsbedingungen. Da keine empfindliche Elektronik im Messquerschnitt verbaut ist, eignet sich die Normblende auch für Medien mit höheren Temperaturen, Drücken oder leichten Verschmutzungen.

Normblende vs. andere Durchflussmessgeräte

Im Vergleich zu anderen Verfahren der Durchflussmessung hat die Normblende klare Stärken, aber auch spezifische Grenzen. Ein direkter Vergleich hilft bei der Auswahl des richtigen Messgeräts für eine konkrete Aufgabe.

Gegenüber einem Venturirohr erzeugt die Normblende einen höheren Druckverlust, ist dafür aber deutlich kostengünstiger in der Herstellung und einfacher einzubauen. Das Venturirohr punktet bei Anwendungen, bei denen ein minimaler dauerhafter Druckverlust entscheidend ist, etwa in energieintensiven Prozessen. Staudrucksonden hingegen bieten eine flexible Alternative für große Rohrdurchmesser oder Nachrüstprojekte, bei denen ein vollständiger Einbau einer Messscheibe nicht möglich ist.

Magnetisch-induktive oder Ultraschall-Durchflussmesser arbeiten ohne Druckverlust und sind für bestimmte Medien besser geeignet, erfordern jedoch einen höheren Investitionsaufwand und sind bei Hochtemperatur- oder Hochdruckanwendungen oft weniger robust. Die Normblende bleibt daher für viele Standardanwendungen in der Prozessindustrie die wirtschaftlichste und technisch ausgereifteste Wahl.

Worauf bei Auswahl und Einbau zu achten ist

Damit eine Normblende präzise misst, müssen bereits bei der Planung einige wichtige Parameter berücksichtigt werden. Fehler in der Auslegung oder im Einbau wirken sich direkt auf die Messgenauigkeit aus und lassen sich im laufenden Betrieb kaum korrigieren.

Zu den wichtigsten Auswahlkriterien zählen:

Betaverhältnis (d/D): Das Verhältnis von Blendenöffnung zu Rohrdurchmesser beeinflusst Druckverlust und Messempfindlichkeit und muss auf den erwarteten Durchflussbereich abgestimmt sein.
Einlauf- und Auslaufstrecken: Die ISO 5167 schreibt gerade, störungsfreie Rohrstrecken vor und nach der Blende vor. Armaturen, Bögen oder Querschnittsänderungen in der Nähe der Blende verfälschen das Messergebnis.
Werkstoffwahl: Bei aggressiven oder korrosiven Medien muss das Blendenmaterial entsprechend beständig sein, etwa Edelstahl, Hastelloy oder andere Sonderwerkstoffe.
Druckentnahme: Die Wahl der Druckentnahmestelle (Flansch, Ecke oder D/2) beeinflusst die Messcharakteristik und muss zur Anwendung passen.
Messbereich und Medium: Dichte, Viskosität und Aggregatzustand des Mediums sind entscheidend für die korrekte Auslegung des Betaverhältnisses und die Wahl des passenden Differenzdruckgebers.

Beim Einbau ist darauf zu achten, dass die Blende korrekt orientiert ist und die Druckentnahmeleitungen blasenfrei und ohne Gefälle verlegt werden. Eine sorgfältige Dokumentation der Einbausituation erleichtert spätere Wartungsarbeiten und ermöglicht eine nachvollziehbare Rückverfolgung der Messbedingungen.

Wie Dosch Messapparate bei der Normblenden-Auswahl unterstützt

Als Spezialist für Differenzdruck- und Durchflussmessung mit über 80 Jahren Erfahrung bieten wir bei Dosch Messapparate maßgeschneiderte Lösungen für jede Messaufgabe. Unsere Normblenden und Steckblenden werden nach ISO 5167 gefertigt und sind auf die individuellen Anforderungen unserer Kunden abgestimmt. Dabei profitieren unsere Kunden von:

Kompetenter Auslegungsberatung durch unser 15-köpfiges Ingenieurteam
Fertigung nach höchsten Qualitätsstandards („Made in Germany“, ISO 9001:2015)
Einem breiten Produktportfolio: von abnehmbaren Steckblenden über Venturirohre bis hin zu Staudrucksonden
Lösungen für aggressive Medien, Hochtemperatur- und Hochdruckanwendungen
Langlebigen Produkten, die auch in rauen industriellen Umgebungen zuverlässig funktionieren

Ob Standardanwendung oder komplexe Prozessanforderung: Wir begleiten Ingenieure, Anlagenbauer und Projektverantwortliche von der Auslegung bis zur Inbetriebnahme. Nehmen Sie Kontakt zu uns auf und lassen Sie sich von unseren Experten beraten, welche Blendenlösung optimal zu Ihrer Anlage passt.
