Wie kalibriert man Differenzdruckmessgeräte richtig?

Die präzise Kalibrierung von Differenzdruckmessgeräten ist entscheidend für zuverlässige Messergebnisse in industriellen Anlagen. Ungenaue Messungen können zu kostspieligen Fehlentscheidungen, ineffizienten Prozessen oder sogar zu Sicherheitsrisiken führen. Eine regelmäßige und fachgerechte Kalibrierung gewährleistet, dass Ihre Messtechnik die geforderte Genauigkeit über die gesamte Betriebsdauer beibehält.

In der industriellen Praxis stellen sich Anlagenbetreiber häufig Fragen zur korrekten Vorgehensweise bei der Kalibrierung ihrer Differenzdruckmessgeräte. Von der grundlegenden Definition über die erforderliche Ausrüstung bis hin zu häufigen Fehlern – dieser Leitfaden beantwortet die wichtigsten Fragen rund um die Kalibrierung von Differenzdruckmessgeräten.

Eine durchdachte Kalibrierungsstrategie zahlt sich dabei auch wirtschaftlich aus: Regelmäßige Kalibrierung reduziert das Risiko von Fehlmessungen, die in der Prozessindustrie zu Produktionsausfällen, erhöhtem Rohstoffverbrauch oder Qualitätsmängeln führen können. Zudem schützt eine lückenlose Kalibrierdokumentation vor Haftungsrisiken und erleichtert externe Audits erheblich. Entscheidungsträger, die zwischen interner und externer Kalibrierung abwägen, sollten neben den direkten Kalibrierkosten auch den Aufwand für Gerätevorhaltung, Schulung und Dokumentation einkalkulieren.

Was bedeutet Kalibrierung bei Differenzdruckmessgeräten?

Kalibrierung ist der Vergleich der Messwerte eines Differenzdruckmessgeräts mit bekannten Referenzwerten eines kalibrierten Standards, um die Messgenauigkeit zu überprüfen und gegebenenfalls Korrekturen vorzunehmen. Dabei wird festgestellt, ob das Messgerät innerhalb der spezifizierten Toleranzen arbeitet.

Der Kalibrierprozess umfasst sowohl die Messung der Abweichungen als auch die Dokumentation der Ergebnisse in einem Kalibrierprotokoll. Bei Differenzdruckgebern wird typischerweise über den gesamten Messbereich in mehreren Stufen kalibriert, sowohl in aufsteigender als auch in absteigender Richtung. Dies ermöglicht die Erkennung von Hystereseeffekten und anderen systematischen Fehlern.

Die Kalibrierung unterscheidet sich von der Justierung, bei der das Messgerät tatsächlich eingestellt wird, um korrekte Werte anzuzeigen. Während die Kalibrierung primär der Dokumentation der Messgenauigkeit dient, führt die Justierung zu einer Korrektur der Messwerte.

Differenzdruckmessgeräte kalibrieren: Besonderheiten und Anwendungsfelder

Differenzdruckmessgeräte stellen besondere Anforderungen an die Kalibrierung, die sich grundlegend von der Kalibrierung anderer Druckmessgeräte wie Manometern oder Absolutdrucksensoren unterscheiden. Das Verständnis dieser Besonderheiten ist Voraussetzung für eine fachgerechte und aussagekräftige Kalibrierung.

Kalibriertechnische Besonderheiten von Differenzdruckmessgeräten

Im Gegensatz zu einfachen Druckmessgeräten verfügen Differenzdruckmessgeräte über zwei Druckanschlüsse – eine Hochdruck- und eine Niederdruckseite. Die Kalibrierung umfasst daher zwingend eine Nullpunktkalibrierung bei beidseitigem Atmosphärendruck sowie eine Spannenkalibrierung mit definiertem Differenzdruck. Nur so lässt sich sicherstellen, dass das Gerät über den gesamten Messbereich korrekte Differenzdruckwerte ausgibt und nicht durch statischen Druck oder einseitige Druckbelastung verfälscht wird.

Zusätzlich sind Hystereseeffekte bei Differenzdruckmessgeräten besonders sorgfältig zu prüfen, da beide Druckseiten mechanisch oder elektronisch miteinander wechselwirken. Die Kalibrierung sollte daher stets in aufsteigender und absteigender Richtung erfolgen, um diese Effekte zuverlässig zu erfassen und zu dokumentieren.

Typische Einsatzbranchen und Anwendungsszenarien

Differenzdruckmessgeräte kommen in nahezu allen Bereichen der Industrie und Versorgungstechnik zum Einsatz, wobei die Kalibrierungsanforderungen je nach Branche und Anwendung erheblich variieren. Die wichtigsten Einsatzbereiche im Überblick:

Prozessindustrie (Chemie, Petrochemie, Lebensmittel- und Pharmaindustrie): Durchflussmessung und Füllstandsüberwachung unter hohen Reinheits- und Sicherheitsanforderungen
Energieversorgung und Kraftwerke: Messung von Dampf- und Gasdurchfluss, häufig in sicherheitskritischen und Ex-geschützten Bereichen
Wasser- und Abwasserwirtschaft: Füllstandsmessung in Behältern sowie Überwachung des Differenzdrucks über Filter und Pumpen
HVAC und Reinraumtechnik: Messung der Druckdifferenz über Lüftungsfilter und Überwachung von Reinraumdrücken zur Kontaminationsvermeidung

Die branchenspezifischen Anforderungen an Kalibrierfrequenz, Dokumentation und Gerätequalifikation unterscheiden sich teils erheblich. Eine auf die jeweilige Anwendung abgestimmte Kalibrierungsstrategie ist deshalb entscheidend für zuverlässige Messergebnisse und die Einhaltung regulatorischer Vorgaben.

Wie oft sollten Differenzdruckmessgeräte kalibriert werden?

Die Kalibrierfrequenz für Differenzdruckmessgeräte liegt typischerweise zwischen 6 und 24 Monaten, abhängig von Anwendung, Umgebungsbedingungen und Qualitätsanforderungen. Kritische Sicherheitsanwendungen erfordern häufigere Kalibrierungen als reine Überwachungsfunktionen.

Mehrere Faktoren beeinflussen das optimale Kalibrierintervall:

Prozessbedingungen: Aggressive Medien, hohe Temperaturen oder starke Druckschwankungen verkürzen die Intervalle.
Messgenauigkeitsanforderungen: Hochpräzise Anwendungen benötigen häufigere Überprüfungen.
Historische Driftdaten: Vergangene Kalibrierergebnisse zeigen die Langzeitstabilität des Geräts.
Regulatorische Anforderungen: Branchenspezifische Normen können feste Intervalle vorschreiben.

Zusätzlich zu den planmäßigen Kalibrierungen sollten Messgeräte nach Reparaturen, mechanischen Einwirkungen oder bei auffälligen Messwerten außerplanmäßig kalibriert werden. Eine kontinuierliche Überwachung der Messwerte hilft dabei, Abweichungen frühzeitig zu erkennen.

Welche Ausrüstung benötigt man für die Kalibrierung?

Für die Kalibrierung von Differenzdruckmessgeräten benötigen Sie einen kalibrierten Druckkalibrator oder ein Referenzmanometer mit mindestens vierfach höherer Genauigkeit als das zu prüfende Messgerät sowie geeignete Druckanschlüsse und Leitungen. Die Referenzausrüstung muss über gültige Kalibrierzertifikate verfügen.

Die Grundausstattung umfasst folgende Komponenten:

Druckkalibrator: Präzisionsgerät zur Erzeugung definierter Druckwerte
Referenzmanometer: Hochgenaues Messgerät als Vergleichsstandard
Druckpumpe: Manuelle oder pneumatische Pumpe zur Druckerzeugung
Anschlussadapter: Verschiedene Verschraubungen für unterschiedliche Messgeräte
Druckleitungen: Flexible Schläuche oder Rohrleitungen zur Verbindung

Zusätzlich sind Dokumentationsmaterialien wie Kalibrierprotokolle, Messgeräte zur Erfassung von Umgebungstemperatur und Luftfeuchtigkeit sowie gegebenenfalls Software zur Datenerfassung erforderlich. Die Qualität der Referenzausrüstung bestimmt maßgeblich die Zuverlässigkeit der Kalibrierergebnisse.

Wie läuft der Kalibrierprozess Schritt für Schritt ab?

Der Kalibrierprozess beginnt mit der Vorbereitung des Messgeräts und der Referenzausrüstung, gefolgt von der schrittweisen Anlegung definierter Druckwerte über den gesamten Messbereich und der Dokumentation aller Messwerte. Typischerweise werden 5 bis 11 Kalibrierpunkte in auf- und absteigender Reihenfolge gemessen.

Vorbereitung der Kalibrierung

Zunächst wird das Differenzdruckmessgerät von der Anlage getrennt und äußerlich auf Beschädigungen überprüft. Die Referenzausrüstung wird entsprechend den Herstellervorgaben aufgebaut, und es wird eine Funktionsprüfung durchgeführt. Umgebungsbedingungen wie Temperatur und Luftfeuchtigkeit werden dokumentiert.

Durchführung der Messung

Das Messgerät wird mit der Referenzausrüstung verbunden, und zunächst wird ein Nullpunktcheck durchgeführt. Anschließend werden systematisch Druckwerte über den gesamten Messbereich angelegt, beginnend bei 0 % bis 100 % des Messbereichs und zurück zu 0 %. Jeder Kalibrierpunkt wird nach einer angemessenen Stabilisierungszeit abgelesen und protokolliert.

Auswertung und Dokumentation

Die gemessenen Abweichungen werden berechnet und mit den zulässigen Toleranzen verglichen. Ein Kalibrierprotokoll mit allen Messwerten, Abweichungen und einer Bewertung der Messgenauigkeit wird erstellt. Bei Überschreitung der Toleranzen wird eine Justierung oder Reparatur empfohlen.

Vor-Ort-Kalibrierung oder Laborkalibrierung – Was ist besser?

Für Anlagenbetreiber stellt sich bei der Planung von Kalibriermaßnahmen regelmäßig die Frage, ob die Kalibrierung direkt an der installierten Messstelle oder in einem spezialisierten Labor durchgeführt werden soll. Beide Methoden haben ihre Berechtigung – die richtige Wahl hängt von den spezifischen Anforderungen der Anlage und der geforderten Messgenauigkeit ab.

Vorteile der Vor-Ort-Kalibrierung

Bei der Vor-Ort-Kalibrierung wird das Differenzdruckmessgerät direkt an der installierten Messstelle kalibriert, ohne dass eine Demontage erforderlich ist. Gerade bei fest verbauten Differenzdruckgebern in Rohrleitungen oder Behältern ist eine Demontage oft aufwendig, zeitintensiv und mit dem Risiko von Leckagen oder Beschädigungen verbunden. Die Vor-Ort-Kalibrierung stellt in diesen Fällen die wirtschaftlichere Lösung dar, da kein Anlagenstillstand für Aus- und Einbau erforderlich ist.

Weitere Vorteile der Vor-Ort-Kalibrierung umfassen:

Kein Anlagenstillstand: Die Kalibrierung kann häufig während des laufenden Betriebs oder in kurzen Wartungsfenstern durchgeführt werden.
Reale Prozessbedingungen: Das Messgerät wird unter den tatsächlichen Einbau- und Umgebungsbedingungen geprüft, was die Aussagekraft der Kalibrierergebnisse erhöht.
Zeitersparnis: Aufwändige Demontage, Transport und Remontage entfallen vollständig.

Wann ist die Laborkalibrierung die bessere Wahl?

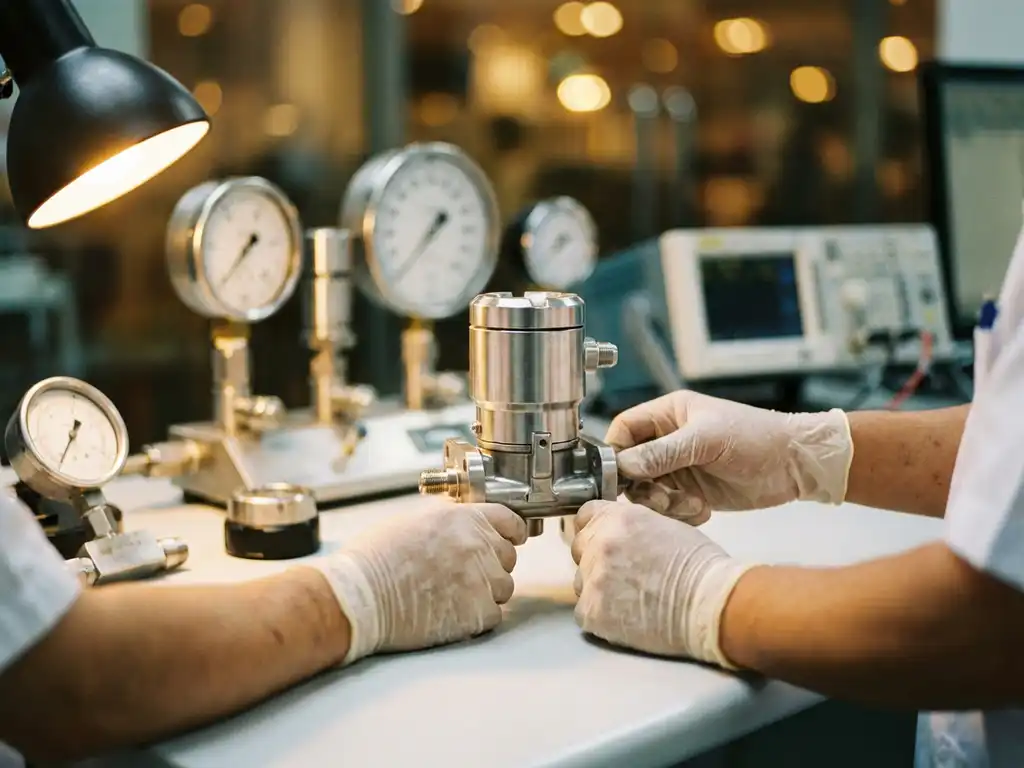

Die Laborkalibrierung bietet entscheidende Vorteile, wenn sehr hohe Genauigkeitsanforderungen erfüllt werden müssen. In einer kontrollierten Laborumgebung lassen sich Temperatur, Luftfeuchtigkeit und andere Einflussgrößen präzise regeln, was höhere erreichbare Genauigkeiten ermöglicht als unter realen Feldbedingungen. Bei Genauigkeitsklassen von 0,1 % oder besser ist die Laborkalibrierung in der Regel vorzuziehen.

Darüber hinaus ist die Laborkalibrierung immer dann die richtige Wahl, wenn:

Akkreditierungspflichtige Kalibrierungen nach ISO/IEC 17025 oder DAkkS-Anforderungen gefordert sind, da diese eine vollständig rückverfolgbare Laborumgebung voraussetzen.
Vollständige Rückverfolgbarkeit der Messwerte auf nationale oder internationale Normale nachgewiesen werden muss.
Komplexe Messgeräte kalibriert werden sollen, die spezialisierte Laborausrüstung erfordern, die vor Ort nicht verfügbar ist.

Als Faustregel gilt: Die Vor-Ort-Kalibrierung eignet sich für Standardanwendungen mit moderaten Genauigkeitsanforderungen und dem Ziel, Stillstandzeiten zu minimieren. Die Laborkalibrierung ist die richtige Wahl bei hohen Präzisionsanforderungen, Akkreditierungspflicht oder besonders sicherheitskritischen Messstellen.

Sicherheitsanforderungen bei der Kalibrierung von Differenzdruckmessgeräten

Kalibrierarbeiten an Druckmessgeräten in industriellen Anlagen sind mit potenziellen Sicherheitsrisiken verbunden, die vor Beginn der Arbeiten systematisch bewertet werden müssen. Eine unzureichende Vorbereitung kann zu gefährlichen Druckfreisetzungen, Explosionen oder Verletzungen führen. Die folgenden Sicherheitsanforderungen sind deshalb verbindlich zu beachten.

Explosionsschutz (ATEX/IECEx)

In explosionsgefährdeten Bereichen gelten besondere Anforderungen an Kalibrierarbeiten und das eingesetzte Personal. Folgende Punkte sind zwingend zu beachten:

In Ex-Zonen darf ausschließlich zertifiziertes Kalibrierpersonal mit nachgewiesener ATEX-Qualifikation eingesetzt werden.
Sämtliche Kalibrierwerkzeuge und Referenzgeräte müssen für den jeweiligen Ex-Bereich (Zone 1, Zone 2 etc.) zugelassen und entsprechend gekennzeichnet sein.
Vor Beginn der Arbeiten ist eine Gefährdungsbeurteilung gemäß der geltenden Ex-Schutz-Dokumentation der Anlage durchzuführen.
Elektrische Verbindungen dürfen in Ex-Zonen nur im spannungsfreien Zustand oder mit eigensicherer Ausrüstung hergestellt werden.

Druckentlastung und Absicherung der Messstelle

Vor jeder Demontage eines Differenzdruckmessgeräts muss die Messstelle ordnungsgemäß druckentlastet und gesichert werden. Dabei sind folgende Schritte einzuhalten:

Den Prozessdruck auf beiden Druckseiten (Hoch- und Niederdruckseite) vollständig abbauen, bevor Verschraubungen gelöst werden.
Absperrventile schließen und gegen unbeabsichtigtes Öffnen sichern (z. B. durch Schlösser oder Warnschilder gemäß LOTO-Verfahren).
Restdruck durch kontrollierten Ablauf über geeignete Entlüftungsventile abbauen – niemals Verschraubungen unter Druck lösen.
Bei aggressiven oder giftigen Medien geeignete Schutzausrüstung (PSA) tragen und Auffangbehälter bereitstellen.

Qualifikationsanforderungen für sicherheitskritische Messstellen

An sicherheitskritischen Messstellen – etwa in der Chemie, Petrochemie oder Energieerzeugung – darf die Kalibrierung nur durch qualifiziertes Fachpersonal durchgeführt werden. Die Anforderungen im Überblick:

Kalibrierpersonal muss nachweislich in der Handhabung der eingesetzten Messgerätetypen und der zugehörigen Referenzausrüstung geschult sein.
Für sicherheitsrelevante Messkreise (z. B. SIL-bewertete Messstellen) sind zusätzliche Qualifikationsnachweise und eine dokumentierte Freigabe vor Beginn der Arbeiten erforderlich.
Die Kalibrierung und deren Ergebnisse müssen vollständig und rückverfolgbar dokumentiert werden, um im Falle eines Vorfalls den Nachweis ordnungsgemäßer Wartung erbringen zu können.
Bei Unsicherheit über die Qualifikationsanforderungen einer Messstelle empfiehlt sich die Beauftragung eines akkreditierten externen Kalibrierdienstleisters.

Was sind häufige Fehler bei der Kalibrierung?

Häufige Kalibrierungsfehler umfassen unzureichende Stabilisierungszeiten, falsche Anschlüsse, verschmutzte Druckleitungen und die Verwendung ungeeigneter Referenzausrüstung. Diese Fehler führen zu ungenauen Kalibrierergebnissen und können kostspielige Fehlentscheidungen zur Folge haben.

Die wichtigsten Fehlerquellen im Detail:

Zu kurze Wartezeiten: Messgeräte benötigen Zeit zur Stabilisierung nach Druckänderungen.
Lufteinschlüsse: Blasen in den Druckleitungen verfälschen die Messwerte erheblich.
Temperatureinflüsse: Starke Temperaturschwankungen während der Kalibrierung beeinträchtigen die Genauigkeit.
Ungeeignete Referenzen: Zu ungenaue Referenzgeräte oder abgelaufene Kalibrierzertifikate.
Mechanische Belastungen: Vibrationen oder Stöße während der Messung.

Zur Fehlervermeidung sollten standardisierte Arbeitsanweisungen befolgt, die Referenzausrüstung regelmäßig überprüft und ausreichend Zeit für jeden Kalibrierpunkt eingeplant werden. Eine saubere Arbeitsweise und die Kontrolle der Umgebungsbedingungen sind ebenfalls entscheidend.

Wann sollte man externe Kalibrierdienstleister beauftragen?

Externe Kalibrierdienstleister sollten beauftragt werden, wenn die erforderliche Referenzausrüstung nicht verfügbar ist, spezielle Fachkenntnisse benötigt werden oder regulatorische Anforderungen eine akkreditierte Kalibrierung vorschreiben. Auch bei kritischen Sicherheitsanwendungen ist eine externe Kalibrierung oft vorteilhaft.

Entscheidungskriterien für externe Dienstleister:

Akkreditierung erforderlich: Viele Branchen verlangen DAkkS- oder nach ISO/IEC 17025 akkreditierte Kalibrierungen.
Hohe Genauigkeitsanforderungen: Wenn die interne Ausrüstung nicht ausreichend genau ist.
Seltene Kalibrierungen: Bei wenigen Messgeräten ist die Investition in eigene Ausrüstung unwirtschaftlich.
Komplexe Messgeräte: Spezielle Differenzdruckgeber erfordern herstellerspezifisches Know-how.

Die Auswahl des Dienstleisters sollte anhand von Akkreditierungen, Referenzen, Reaktionszeiten und Kosten erfolgen. Ein Vor-Ort-Service kann bei fest installierten Messgeräten vorteilhaft sein, während Labordienstleistungen oft höhere Genauigkeiten ermöglichen.

Wie die Dosch Messapparate GmbH bei der Kalibrierung von Differenzdruckmessgeräten hilft

Als „Made in Germany“-Spezialist für Differenzdruck- und Durchflussmessung mit fast 50 Jahren Erfahrung in der Präzisionsfertigung unterstützen wir Sie bei allen Aspekten der Kalibrierung Ihrer Messtechnik. Als Hersteller von Differenzdruckmessgeräten bringen wir ein einzigartiges Verständnis der Gerätekonstruktion mit, das unsere Kalibrierdienstleistungen grundlegend von allgemeinen Messtechnik-Dienstleistern unterscheidet – wir sind Ihr erfahrener Differenzdruckspezialist. Unser Team aus 15 Ingenieuren verfügt über das technische Know-how, um auch komplexeste Kalibrierungsanforderungen zu erfüllen.

Unsere Dienstleistungen umfassen:

Fachgerechte Kalibrierung aller Differenzdruckgeber und Durchflussmessgeräte
Beratung zu optimalen Kalibrierintervallen für Ihre spezifischen Anwendungen
Technischer Support bei Kalibrierungsproblemen und Messabweichungen
Schulungen für Ihr Personal zur eigenständigen Kalibrierung
Dokumentation entsprechend internationaler Standards wie DIN EN ISO 5167
