Wie kalibriert man Durchflussmessgeräte und warum ist es entscheidend?

Präzise Durchflussmessung ist in vielen industriellen Prozessen keine Option, sondern eine Notwendigkeit. Ob in der chemischen Industrie, der Energietechnik oder der Wasseraufbereitung: Messgeräte, die schleichend ungenau werden, können zu Fehlsteuerungen, erhöhtem Energieverbrauch oder sogar zu sicherheitskritischen Situationen führen. Genau deshalb ist das regelmäßige Kalibrieren von Durchflussmessgeräten ein zentraler Bestandteil jeder verantwortungsvollen Anlagenwartung.

Die gute Nachricht: Mit dem richtigen Wissen über Kalibrierintervalle, Methoden und typische Fehlerquellen lässt sich der Aufwand gezielt steuern und der Nutzen maximieren. Dieser Artikel gibt einen praxisnahen Überblick über alles, was bei der Kalibrierung der Durchflussmessung wirklich zählt.

Wann und wie oft Durchflussmessgeräte kalibriert werden sollten

Eine pauschale Antwort auf die Frage nach dem richtigen Kalibrierintervall gibt es nicht. Entscheidend sind der Einsatzbereich, die Prozessbedingungen und die geforderte Messgenauigkeit. Als Faustregel gilt: Je kritischer der Prozess und je aggressiver das Medium, desto häufiger sollte kalibriert werden.

In der Praxis haben sich folgende Orientierungswerte bewährt:

Standardanwendungen in der Prozessindustrie: Kalibrierung einmal jährlich
Anlagen mit aggressiven Medien oder hohen Temperaturen: halbjährliche Überprüfung empfehlenswert
Sicherheitsrelevante Messungen oder regulierte Bereiche: Intervalle nach normativen Vorgaben, oft alle drei bis sechs Monate
Nach Reparaturen oder Prozessänderungen: immer eine Neukalibrierung durchführen

Neben zeitbasierten Intervallen gewinnt auch die zustandsbasierte Kalibrierung an Bedeutung. Dabei werden Abweichungen im laufenden Betrieb überwacht und eine Kalibrierung nur dann ausgelöst, wenn tatsächlich Anzeichen für Drift oder Ungenauigkeit vorliegen. Das spart Ressourcen, ohne die Messqualität zu gefährden.

Methoden zur Kalibrierung von Differenzdruck-Durchflussmessgeräten

Bei der Differenzdruck Kalibrierung stehen verschiedene Verfahren zur Verfügung, die je nach Anforderung und Infrastruktur eingesetzt werden. Grundsätzlich unterscheidet man zwischen Laborkalibrierung, Feldkalibrierung und der Nutzung von Referenznormalen.

Laborkalibrierung

Im Labor wird das Messgerät unter definierten Bedingungen an einem Kalibrierstand mit einem rückführbaren Referenzstandard verglichen. Diese Methode bietet die höchste Genauigkeit und ist besonders für Differenzdruckgeber geeignet, die in sicherheitskritischen Prozessen eingesetzt werden. Der Nachteil: Das Gerät muss ausgebaut und zum Kalibrierlabor transportiert werden, was Stillstandzeiten verursacht.

Feldkalibrierung

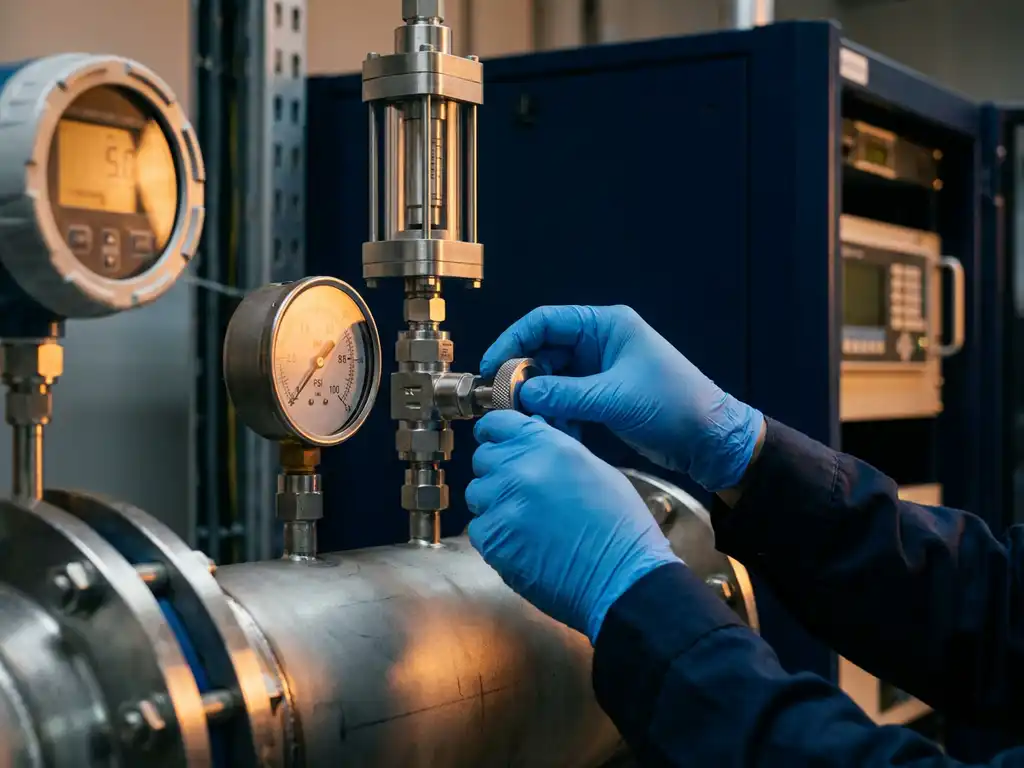

Bei der Feldkalibrierung wird das Messgerät direkt in der Anlage überprüft, ohne es ausbauen zu müssen. Dazu werden portable Referenzdruckgeber oder Kalibratoren eingesetzt, die an die vorhandene Messtechnik angeschlossen werden. Diese Methode ist schneller und kostengünstiger, erreicht aber in der Regel nicht die Genauigkeit einer Laborkalibrierung.

Durchflussnormale und Prüfstände

Für besonders anspruchsvolle Anwendungen kommen zertifizierte Durchflussprüfstände zum Einsatz. Hier wird das Messgerät mit einem kalibrierten Referenzvolumenstrom beaufschlagt und die Abweichung exakt bestimmt. Dieses Verfahren ist besonders relevant, wenn Messgeräte für die gesetzliche Abrechnung oder für behördlich überwachte Prozesse eingesetzt werden.

Typische Fehlerquellen und ihre Auswirkungen auf die Messgenauigkeit

Selbst hochwertige Messgeräte können durch äußere Einflüsse oder falsche Installation ungenau werden. Die Kenntnis typischer Fehlerquellen hilft dabei, Probleme frühzeitig zu erkennen und gezielt gegenzusteuern.

Zu den häufigsten Ursachen für Messabweichungen zählen:

Ablagerungen und Verschmutzungen: Partikel oder Beläge an Messblenden oder Druckabnahmestellen verfälschen den gemessenen Differenzdruck erheblich.
Temperaturschwankungen: Starke Temperaturwechsel können die Eigenschaften von Messzellen und Dichtungen verändern und zu Drift führen.
Fehlinstallation: Zu kurze Einlaufstrecken, falsch ausgerichtete Druckabnahmebohrungen oder ungeeignete Verbindungsleitungen beeinflussen das Strömungsprofil und damit das Messergebnis.
Alterung der Sensorelemente: Membranverformungen oder Veränderungen im Füllmedium führen mit der Zeit zu systematischen Abweichungen.
Prozessbedingte Einflüsse: Pulsationen, Zweiphasenströmungen oder Kondensatbildung in Impulsleitungen sind häufige, aber oft übersehene Fehlerquellen.

Die Auswirkungen solcher Fehler sind nicht immer sofort sichtbar. Schleichende Abweichungen von ein oder zwei Prozent können über Monate hinweg zu erheblichen Mengenfehlern in der Bilanzierung führen, was wirtschaftliche und regulatorische Konsequenzen nach sich zieht.

Kalibrierung vs. Verifizierung: Unterschiede und Einsatzbereiche

Die Begriffe Kalibrierung und Verifizierung werden im industriellen Umfeld häufig synonym verwendet, bezeichnen aber unterschiedliche Maßnahmen mit unterschiedlichem Anspruch.

Kalibrierung bezeichnet den Vergleich eines Messgeräts mit einem rückführbaren Referenzstandard unter definierten Bedingungen. Das Ergebnis ist ein Kalibrierschein, der die festgestellten Abweichungen dokumentiert. Eine Kalibrierung bewertet und dokumentiert, justiert aber nicht zwingend.

Verifizierung hingegen prüft, ob ein Messgerät die geforderten Spezifikationen noch erfüllt, ohne einen direkten Vergleich mit einem Referenzstandard herzustellen. Sie ist weniger aufwendig und wird häufig als Zwischenkontrolle zwischen regulären Kalibrierungen eingesetzt.

In der Kalibrierung Messtechnik Industrie gilt: Für abrechnungsrelevante oder sicherheitskritische Anwendungen ist die vollständige Kalibrierung mit rückführbarem Nachweis unverzichtbar. Für die interne Prozesskontrolle kann eine regelmäßige Verifizierung ausreichend sein, sofern die Kalibrierung in angemessenen Abständen erfolgt. Die Kombination beider Ansätze bietet ein gutes Gleichgewicht zwischen Aufwand und Sicherheit.

Professionelle Kalibrierung als Investition in Anlagensicherheit

Kalibrierung wird in der Praxis oft als Kostenfaktor wahrgenommen, ist aber in Wirklichkeit eine Investition mit messbarem Rückfluss. Präzise Durchflussmessung senkt den Energieverbrauch, verbessert die Prozesssteuerung und reduziert das Risiko kostspieliger Fehler oder ungeplanter Stillstände.

Professionelle Kalibrierung durch akkreditierte Stellen oder erfahrene Hersteller bietet dabei klare Vorteile gegenüber internen Lösungen: rückführbare Dokumentation, normgerechte Verfahren und unabhängige Bewertung der Messgenauigkeit. Gerade in regulierten Branchen wie der Pharmaindustrie, der Energieversorgung oder der Petrochemie ist dieser Nachweis oft gesetzlich vorgeschrieben.

Darüber hinaus ermöglicht eine systematische Kalibrierhistorie wertvolle Rückschlüsse auf den Zustand der Anlage. Wenn ein Messgerät wiederholt in dieselbe Richtung driftet, kann das auf Prozessveränderungen, Verschleiß oder falsche Einbaubedingungen hinweisen, die es zu beheben gilt. Kalibrierung ist damit auch ein Werkzeug der vorausschauenden Instandhaltung.

Wie Dosch Messapparate GmbH bei der Kalibrierung und Messtechnik unterstützt

Wir bei Dosch Messapparate GmbH wissen aus über 80 Jahren Erfahrung in der Differenzdruck- und Durchflussmessung, wie entscheidend eine zuverlässige und präzise Messtechnik für den reibungslosen Betrieb industrieller Anlagen ist. Als Hersteller und Spezialist unterstützen wir unsere Kunden nicht nur mit hochwertigen Produkten, sondern auch mit dem technischen Know-how, das für eine korrekte Kalibrierung und Anlagenüberwachung notwendig ist.

Konkret bieten wir:

Hochpräzise Differenzdruckgeber und Durchflussmessgeräte, die nach ISO 9001:2015 gefertigt werden und auch unter extremen Bedingungen stabil und langlebig bleiben
Individuelle Beratung durch unser 15-köpfiges Ingenieurteam, das bei der Auswahl geeigneter Messgeräte und der optimalen Einbausituation unterstützt
Maßgeschneiderte Messlösungen für aggressive Medien, hohe Temperaturen und anspruchsvolle Prozessumgebungen
Technische Dokumentation und Unterstützung bei der Kalibrierplanung, damit Intervalle und Methoden optimal auf den jeweiligen Einsatzbereich abgestimmt sind
„Made in Germany“-Qualität mit langen Betriebszeiten, die den Kalibrieraufwand über den gesamten Lebenszyklus minimieren

Wer auf zuverlässige Messtechnik und kompetente Beratung setzt, ist bei uns in guten Händen. Nehmen Sie Kontakt auf und lassen Sie uns gemeinsam die optimale Lösung für Ihre Messaufgabe finden.
