Die Auslegung von Differenzdruckgebern für große Rohrleitungen und hohe Durchsätze erfordert die besondere Berücksichtigung verschiedener technischer Parameter. Während bei kleineren Rohrleitungen oft Standardlösungen ausreichen, müssen bei großen Durchmessern und hohen Volumenströmen individuelle Faktoren wie Druckverlust, Messgenauigkeit und Installationsbedingungen sorgfältig abgewogen werden.
Die richtige Dimensionierung ist entscheidend für eine zuverlässige Durchflussmessung und kann erhebliche Auswirkungen auf die Anlageneffizienz haben. Eine fachgerechte Auslegung berücksichtigt nicht nur die aktuellen Betriebsbedingungen, sondern auch zukünftige Erweiterungen und Prozessänderungen.

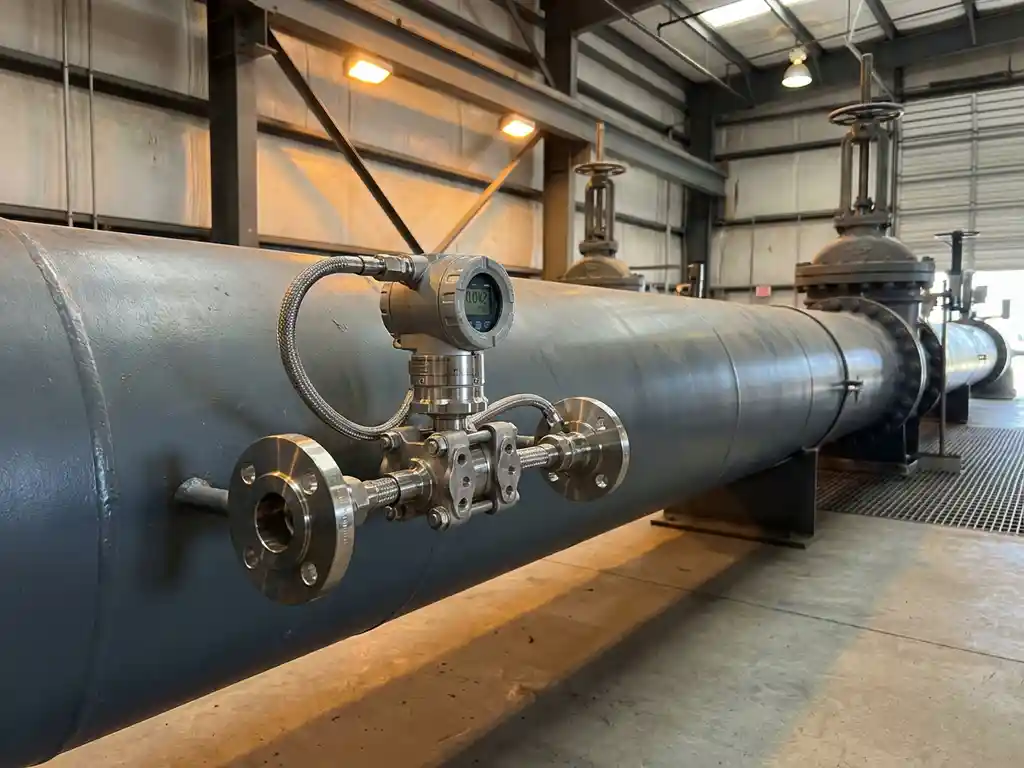

Was ist bei der Auslegung von Differenzdruckgebern für große Rohrleitungen zu beachten?
Bei der Auslegung von Differenzdruckgebern für große Rohrleitungen müssen vor allem der Rohrleitungsdurchmesser, die Strömungsgeschwindigkeit, der verfügbare Differenzdruck sowie die erforderlichen Ein- und Auslaufstrecken berücksichtigt werden. Diese Parameter bestimmen die Wahl des geeigneten Messverfahrens und die Dimensionierung der Messeinrichtung.
Große Rohrleitungen erfordern besondere Aufmerksamkeit bei der Berechnung der Druckentnahmestellen und der Gewährleistung einer gleichmäßigen Strömungsverteilung. Die Einbaulänge der Messgeräte hängt vom jeweiligen Gerät und der Größe der Rohrleitung ab; zusätzlich ist eine gerade Ein- und Auslaufstrecke erforderlich, die deutlich länger als die tatsächliche Einbaulänge ist.
Weitere wichtige Aspekte sind die Materialauswahl entsprechend den Prozessbedingungen, die Zugänglichkeit für Wartungsarbeiten und die Integration in bestehende Anlagenstrukturen. Bei stark verschmutzten oder partikelführenden Medien kann eine gelegentliche Reinigung der Druckentnahmestellen erforderlich sein.
Wie berechnet man den optimalen Messbereich für hohe Durchsätze?
Der optimale Messbereich für hohe Durchsätze wird durch die Berechnung des maximalen und minimalen Differenzdrucks bei den erwarteten Volumenströmen bestimmt. Dabei sollte der Nennmessbereich so gewählt werden, dass der normale Betriebspunkt zwischen 30 und 70 Prozent des Messbereichs liegt.
Die Berechnung erfolgt über die Bernoulli-Gleichung unter Berücksichtigung der Durchflusszahl, der Expansionszahl und der Rohrleitungsgeometrie. Bei hohen Durchsätzen ist insbesondere der Druckverlust zu beachten, da er quadratisch mit dem Durchfluss ansteigt und die Anlageneffizienz beeinträchtigen kann.
Wirkdruckgeber weisen je nach Bauausführung eine Messgenauigkeit von 0,5 bis 5 Prozent auf. Diese Werte wurden mittels groß angelegter Versuchsreihen durch verschiedene Normungsinstitute ermittelt und können in den meisten Fällen durch Kalibrierung verbessert werden.
Welche Differenzdruckmessgeräte eignen sich am besten für große Rohrleitungen?
Für große Rohrleitungen eignen sich besonders Steckblenden, Venturirohre und Staudrucksonden, da sie auch bei großen Durchmessern eine zuverlässige Messung ermöglichen. Steckblenden sind besonders kosteneffizient und können nachträglich in bestehende Rohrleitungen eingebaut werden.
Venturirohre bieten den Vorteil eines geringen Druckverlusts und eignen sich besonders für anspruchsvolle Bedingungen mit aggressiven Medien oder hohen Temperaturen. Sie sind ideal für Anwendungen, bei denen der Energieverlust minimiert werden muss.
Staudrucksonden nach Prandtl sind flexibel einsetzbar und ermöglichen Messungen über den dynamischen Druck. Sie eignen sich besonders für temporäre Messungen oder wenn eine Durchflussmessung ohne Unterbrechung des Betriebs installiert werden soll.
Wie wählt man die richtige Blendengröße für hohe Durchsätze aus?
Die richtige Blendengröße wird über das Verhältnis des Blendenöffnungsdurchmessers zum Rohrleitungsinnendurchmesser bestimmt, wobei typische Werte zwischen 0,2 und 0,8 liegen. Bei hohen Durchsätzen sollte ein kleineres Verhältnis gewählt werden, um ausreichend Differenzdruck zu erzeugen.
Die Berechnung erfolgt iterativ unter Berücksichtigung der gewünschten Messgenauigkeit, des verfügbaren Differenzdrucks und der Prozessbedingungen. Ein zu großes Blendenverhältnis führt zu geringem Differenzdruck und schlechter Messauflösung, während ein zu kleines Verhältnis unnötig hohe Druckverluste verursacht.
Zusätzlich muss die mechanische Stabilität der Blende bei hohen Durchsätzen gewährleistet sein. Materialstärke und Befestigung müssen den auftretenden Strömungskräften standhalten, um Vibrationen und Beschädigungen zu vermeiden.
Welche Installationsanforderungen gelten bei großen Rohrleitungsdurchmessern?
Bei großen Rohrleitungsdurchmessern sind insbesondere die Ein- und Auslaufstrecken kritisch; sie sollten mindestens das 10- bis 20-Fache des Rohrdurchmessers betragen. Diese geraden Strecken gewährleisten eine störungsarme Durchflussmessung, indem sie Wirbelbildung und eine ungleichmäßige Strömungsverteilung vermeiden.
Die exakte Berechnung der erforderlichen Strecken erfolgt nach der gültigen Norm ISO 5167 und berücksichtigt vorgelagerte Rohrleitungseinbauten wie Bögen, Ventile oder Verzweigungen. Alle Wirkdruckgeber, die direkt in die Rohrleitung eingebaut werden, gelten als Primärgeräte und unterliegen nicht den ATEX-Vorschriften, da sie keine elektronischen oder beweglichen mechanischen Bauteile enthalten.
Weitere Installationsanforderungen umfassen die ordnungsgemäße Zentrierung der Messeinrichtung, die Vermeidung von Rohrleitungsspannungen und die Gewährleistung der Zugänglichkeit für Wartungsarbeiten. Die Druckentnahmestellen müssen sorgfältig positioniert und abgedichtet werden, um Leckagen zu vermeiden.
Wie die Dosch Messapparate GmbH bei der Auslegung von Differenzdruckgebern für große Rohrleitungen unterstützt
Wir bei der Dosch Messapparate GmbH unterstützen Sie mit über 80 Jahren Erfahrung und einem 15-köpfigen Ingenieurteam bei der fachgerechten Auslegung von Differenzdruckgebern für große Rohrleitungen und hohe Durchsätze. Unser Service umfasst:
- Individuelle Beratung und Auslegungsberechnung auf Basis Ihrer spezifischen Prozessbedingungen
- Maßgeschneiderte Fertigung von Steckblenden, Venturirohren und Staudrucksonden nach „Made in Germany“-Qualitätsstandards
- Umfassende technische Dokumentation und Kalibrierungsmöglichkeiten zur Optimierten der Messgenauigkeit
- Langfristige Betreuung von der Inbetriebnahme bis zur Wartung mit kurzen Entscheidungswegen
Für die erfolgreiche Bearbeitung Ihrer Anfrage benötigen wir die Rohrabmessungen, das gewünschte Material, das Medium, die Prozessbedingungen sowie Ihre spezifischen Messanforderungen. Kontaktieren Sie uns für eine individuelle Beratung zu Ihrem Projekt und profitieren Sie von unserer langjährigen Expertise in der Differenzdruckmesstechnik.
