Bei der Durchflussmessung in industriellen Anlagen spielt der Druckverlust eine entscheidende Rolle für die Effizienz und Wirtschaftlichkeit des gesamten Systems. Jedes Messgerät, das in eine Rohrleitung eingebaut wird, verursacht einen gewissen Druckabfall, der die Energiekosten erhöht und die Anlagenleistung beeinträchtigen kann. Für Ingenieure und Anlagenbetreiber ist es daher wichtig zu verstehen, wie Druckverlust entsteht und wie er sich minimieren lässt.
Die Wahl des richtigen Durchflussmessverfahrens und die optimale Auslegung der Messgeräte können den Druckverlust erheblich reduzieren. Moderne Differenzdruckmessgeräte bieten hier verschiedene Lösungsansätze, von klassischen Messblenden bis hin zu strömungsoptimierten Venturirohren.
Was ist Druckverlust und wie entsteht er bei der Durchflussmessung?
Druckverlust bei der Durchflussmessung ist der Druckabfall, der durch den Einbau eines Messgeräts in die Rohrleitung entsteht. Dieser Druckabfall resultiert aus der Verengung des Strömungsquerschnitts und den damit verbundenen Verwirbelungen im Fluid.
Der physikalische Mechanismus des Druckverlusts basiert auf dem Energieerhaltungssatz. Wenn ein strömendes Fluid durch eine Verengung fließt, erhöht sich seine Geschwindigkeit, während der statische Druck abnimmt. Nach der Verengung kann sich der Druck nur teilweise wieder erholen, da ein Teil der Energie durch Reibung und Verwirbelungen in Wärme umgewandelt wird.
Bei Differenzdruckmessgeräten wie Messblenden oder Staudrucksonden wird dieser Effekt gezielt genutzt, um aus der Druckdifferenz den Durchfluss zu berechnen. Der permanente Druckverlust ist dabei ein unvermeidlicher Nebeneffekt, der je nach Messverfahren unterschiedlich stark ausfällt.
Welche Faktoren beeinflussen den Druckverlust bei Durchflussmessgeräten?
Der Druckverlust wird hauptsächlich durch das Öffnungsverhältnis des Messgeräts, die Strömungsgeschwindigkeit, die Fluiddichte und die Geometrie der Messeinrichtung bestimmt. Das Öffnungsverhältnis hat dabei den größten Einfluss auf die Höhe des Druckverlusts.
Das Öffnungsverhältnis beschreibt das Verhältnis zwischen der freien Durchströmfläche des Messgeräts und dem Rohrquerschnitt. Je kleiner dieses Verhältnis, desto höher der Druckverlust. Typische Werte liegen zwischen 0,2 und 0,8, wobei kleinere Verhältnisse zu höherer Messgenauigkeit, aber auch zu größerem Druckverlust führen.
Die Reynolds-Zahl, die das Verhältnis von Trägheits- zu Reibungskräften beschreibt, beeinflusst ebenfalls den Druckverlust. Bei höheren Reynolds-Zahlen steigt der Druckverlust überproportional an. Zusätzlich spielen die Oberflächenrauheit der Messgeräte und die Einlaufbedingungen eine wichtige Rolle für die Verwirbelungen und damit den Energieverlust.
Wie unterscheidet sich der Druckverlust bei verschiedenen Messverfahren?
Messblenden verursachen den höchsten Druckverlust mit 40–90 % der erzeugten Differenz, während Venturirohre nur 5–20 % und Staudrucksonden praktisch keinen permanenten Druckverlust erzeugen. Die Unterschiede ergeben sich aus der jeweiligen Strömungsführung und Geometrie.

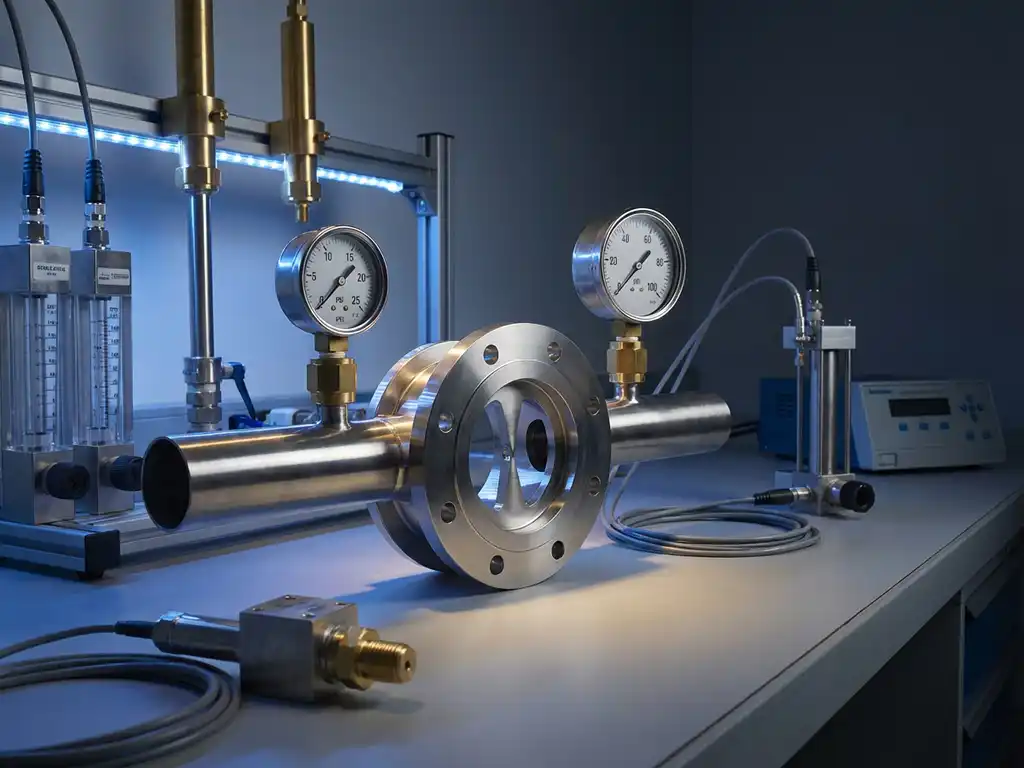

Messblenden haben eine scharfkantige Öffnung, die zu starken Verwirbelungen und Ablösungen führt. Der Strahl kontrahiert sich hinter der Blende und kann sich nur unvollständig wieder ausweiten, was zu hohen Energieverlusten führt. Dieser Effekt macht Messblenden zwar kostengünstig und einfach zu installieren, aber energetisch ungünstig.
Venturirohre hingegen führen das Fluid durch eine kontinuierliche Verengung und anschließende Erweiterung. Die strömungsoptimierte Form minimiert Verwirbelungen und ermöglicht eine nahezu vollständige Druckrückgewinnung. Der Nachteil liegt in den höheren Kosten und dem größeren Platzbedarf.
Staudrucksonden messen den Differenzdruck punktuell, ohne die Hauptströmung nennenswert zu beeinflussen. Sie verursachen daher praktisch keinen permanenten Druckverlust, eignen sich aber nur für bestimmte Anwendungen und erfordern eine sorgfältige Kalibrierung.
Wie berechnet man den Druckverlust bei der Durchflussmessung?
Der Druckverlust wird mit der Formel ΔpVerlust = K × (ρ/2) × v² berechnet, wobei K der Verlustbeiwert, ρ die Fluiddichte und v die Strömungsgeschwindigkeit ist. Der Verlustbeiwert ist spezifisch für jedes Messgerät und jedes Öffnungsverhältnis.
Für Messblenden lässt sich der Verlustbeiwert K aus dem Öffnungsverhältnis β ableiten: K = (1 − β⁴) × (1 − C²). Dabei ist C der Durchflusskoeffizient, der von der Reynolds-Zahl und der Geometrie abhängt. Typische Werte für K liegen zwischen 0,5 und 2,5.
Bei der praktischen Berechnung müssen zusätzlich die Einlauf- und Auslaufverluste berücksichtigt werden. Diese entstehen durch die erforderlichen geraden Rohrstrecken vor und nach dem Messgerät und können je nach Anordnung 10–30 % des Gesamtdruckverlusts ausmachen.
Moderne Berechnungssoftware und Normen wie ISO 5167 stellen detaillierte Formeln und Tabellen zur Verfügung, die alle relevanten Einflussgrößen berücksichtigen. Für eine präzise Auslegung sollten stets die aktuellen Normen herangezogen werden.
Warum ist ein niedriger Druckverlust in industriellen Anlagen wichtig?
Ein niedriger Druckverlust reduziert die Energiekosten erheblich, da weniger Pumpenergie für die Förderung des Mediums benötigt wird. Bereits eine Druckreduzierung um 1 bar kann bei größeren Anlagen Einsparungen von mehreren tausend Euro pro Jahr bedeuten.
Die Energiekosten steigen proportional zum Druckverlust, da Pumpen oder Kompressoren mehr Leistung aufbringen müssen, um den gewünschten Durchfluss aufrechtzuerhalten. Bei kontinuierlich betriebenen Anlagen summieren sich diese Mehrkosten über die Betriebszeit zu erheblichen Beträgen.
Neben den direkten Energiekosten beeinflusst der Druckverlust auch die Anlagenverfügbarkeit. Hohe Druckverluste können zu Kavitation in Pumpen führen, die Lebensdauer von Komponenten reduzieren und ungeplante Stillstände verursachen. Dies ist besonders kritisch in Prozessen, in denen konstante Durchflussraten für die Produktqualität entscheidend sind.
In geschlossenen Systemen kann ein zu hoher Druckverlust dazu führen, dass die verfügbare Förderhöhe nicht ausreicht, um alle Verbraucher ausreichend zu versorgen. Dies kann Produktionsengpässe und Qualitätsprobleme zur Folge haben.
Wie kann man den Druckverlust bei der Durchflussmessung minimieren?
Der Druckverlust lässt sich durch die Wahl strömungsoptimierter Messverfahren wie Venturirohre, größere Öffnungsverhältnisse und optimierte Einbaubedingungen erheblich reduzieren. Die richtige Dimensionierung und Anordnung der Messgeräte ist dabei entscheidend.
Die Wahl des Messverfahrens hat den größten Einfluss auf den Druckverlust. Venturirohre und Düsen bieten deutlich niedrigere Druckverluste als klassische Messblenden, erfordern aber höhere Investitionskosten. Für Anwendungen mit hohen Durchflussraten und kontinuierlichem Betrieb amortisieren sich diese Mehrkosten oft schnell durch die Energieeinsparungen.
Bei der Auslegung sollte das Öffnungsverhältnis so groß wie möglich gewählt werden, ohne die erforderliche Messgenauigkeit zu beeinträchtigen. Moderne Differenzdruck-Transmitter mit hoher Auflösung ermöglichen oft größere Öffnungsverhältnisse als früher üblich.
Die Einhaltung der vorgeschriebenen Ein- und Auslaufstrecken ist wichtig für reproduzierbare Messergebnisse und minimale Zusatzverluste. Strömungsgleichrichter können in beengten Platzverhältnissen die erforderlichen Beruhigungsstrecken verkürzen, ohne den Druckverlust wesentlich zu erhöhen.
Wie die Dosch Messapparate GmbH bei der Druckverlustoptimierung hilft
Wir bei der Dosch Messapparate GmbH unterstützen Sie mit über 80 Jahren Erfahrung bei der optimalen Auslegung von Durchflussmessgeräten mit minimalem Druckverlust. Unser 15-köpfiges Ingenieurteam entwickelt maßgeschneiderte Lösungen, die Messgenauigkeit und Energieeffizienz optimal miteinander verbinden.
- Individuelle Beratung zur Auswahl des optimalen Messverfahrens für Ihre Anwendung
- Präzise Berechnung und Auslegung nach ISO 5167 für minimalen Druckverlust
- Hochwertige Venturirohre und strömungsoptimierte Staudrucksonden aus eigener Fertigung
- Komplette Messstrecken mit optimierten Ein- und Auslaufbedingungen
- Umfassende Dokumentation und Kalibrierzertifikate nach dem „Made in Germany“-Standard
Kontaktieren Sie uns für eine unverbindliche Beratung zur Optimierung Ihrer Durchflussmessung. Gemeinsam finden wir die beste Lösung für Ihre spezifischen Anforderungen und helfen Ihnen dabei, Energiekosten zu senken und die Anlageneffizienz zu steigern. Nehmen Sie noch heute Kontakt mit unserem Expertenteam auf.
