Steckblenden gehören zu den bewährtesten Messgeräten in der industriellen Durchflussmessung. Seit Jahrzehnten setzen Anlagenbauer und Prozessingenieure auf diese robusten, wartungsarmen Drosselelemente, um Volumen- und Massenströme von Gasen, Dämpfen und Flüssigkeiten zuverlässig zu erfassen. Ihr Erfolg liegt nicht trotz ihrer Einfachheit, sondern gerade wegen ihr: Keine beweglichen Teile, keine Elektronik im Medium, dafür maximale Betriebssicherheit auch unter schwierigen Bedingungen.
Dieser Artikel erklärt das Funktionsprinzip von Steckblenden, beleuchtet typische Einsatzgebiete in der Prozessindustrie und zeigt, worauf es bei Auslegung, Kalibrierung und Wartung ankommt.
Wie Steckblenden den Differenzdruck zur Durchflussmessung nutzen
Das Messprinzip der Steckblende basiert auf dem physikalischen Zusammenhang zwischen Strömungsgeschwindigkeit und Druck. Wird ein strömendes Medium durch eine Öffnung mit reduziertem Querschnitt gezwungen, erhöht sich seine Geschwindigkeit, während der statische Druck sinkt. Dieser Druckunterschied, gemessen vor und hinter der Blende, ist direkt mit dem Volumenstrom verknüpft.
Die zugrundeliegende Gleichung folgt der Bernoulli-Gleichung: Der Differenzdruck wächst quadratisch mit dem Durchfluss. Ein nachgeschalteter Differenzdruckgeber wandelt diesen Druckunterschied in ein auswertbares elektrisches Signal um, das direkt zur Durchflussberechnung genutzt wird. Dieses Messprinzip ist seit Jahrzehnten normiert, gut verstanden und international anerkannt.
Aufbau und Bauformen von Steckblenden im Überblick

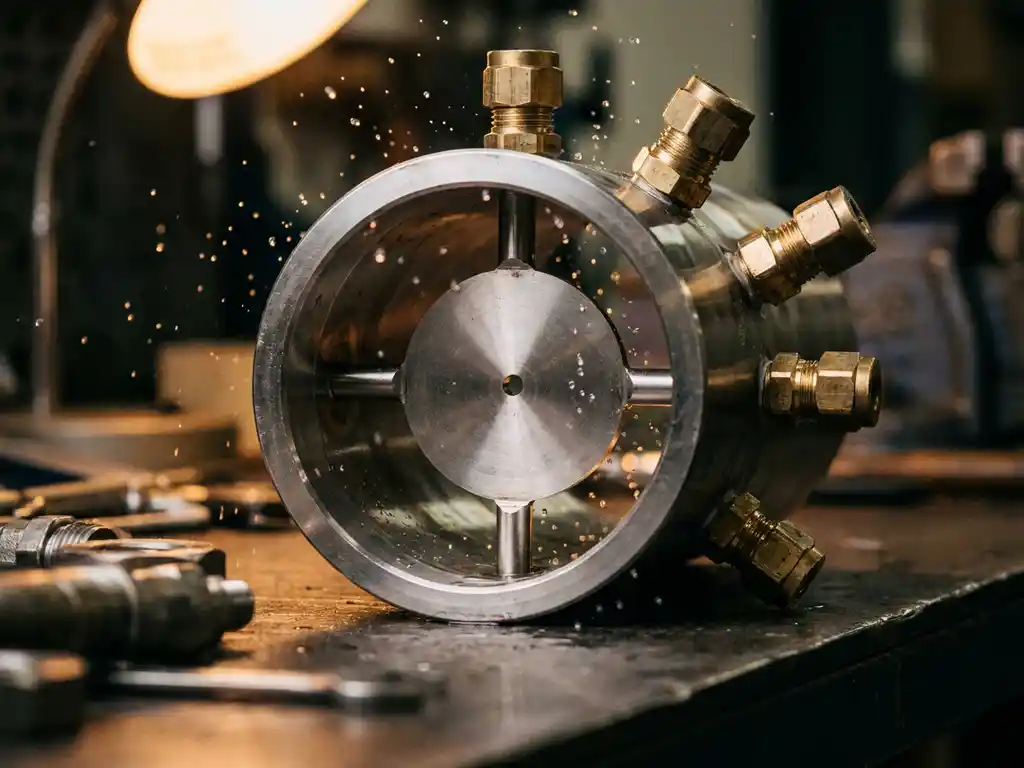

Eine Steckblende besteht im Kern aus einer kreisförmigen Messplatte mit einer zentrischen oder exzentrischen Bohrung, die zwischen zwei Flansche eingesetzt wird. Diese scheinbar schlichte Konstruktion erlaubt eine hohe Flexibilität: Je nach Anwendung und Medium kommen unterschiedliche Bauformen zum Einsatz.
- Normblenden (Lochblenden): Die klassische Variante mit zentrischem Kreisausschnitt, geeignet für saubere, einphasige Medien.
- Exzentrische Blenden: Die Bohrung liegt außermittig, was den Ablauf von Feststoffen oder Kondensaten erleichtert.
- Segmentblenden: Statt einer Kreisbohrung wird ein Kreissegment ausgespart, ideal für schlammige oder feststoffhaltige Medien.
- Abnehmbare Steckblenden: Diese Bauform lässt sich ohne Demontage der Rohrleitung wechseln, was Stillstandszeiten deutlich reduziert.
Die Materialwahl richtet sich nach dem Medium: Edelstahl, Hastelloy oder andere korrosionsbeständige Legierungen kommen überall dort zum Einsatz, wo aggressive Medien oder extreme Temperaturen vorherrschen.
Typische Einsatzgebiete in der Prozessindustrie
Steckblenden finden sich überall dort, wo robuste und normkonforme Durchflussmessung gefragt ist. Ihre Unempfindlichkeit gegenüber Temperaturschwankungen, Druckspitzen und aggressiven Medien macht sie zur bevorzugten Wahl in anspruchsvollen Industriezweigen.
- Chemische Industrie und Petrochemie: Messung von Reaktionsgasen, Lösungsmitteln und Prozessflüssigkeiten unter hohem Druck und bei hohen Temperaturen.
- Energietechnik und Kraftwerke: Dampf- und Wasserdurchflussmessung in Dampferzeugungs- und Kühlkreisläufen.
- Wasseraufbereitung und Versorgungsanlagen: Überwachung von Volumenströmen in Trink- und Abwasseranlagen.
- Gasindustrie: Messung von Natur- und Prozessgasen in Verteilnetzen und Produktionsanlagen.
Überall dort, wo Langlebigkeit und Wartungsarmut über Jahrzehnte entscheidend sind, bleibt die Steckblende eine der wirtschaftlichsten Lösungen im Bereich der Differenzdruckmessung.
Steckblenden im Vergleich zu anderen Durchflussmessern
Wer Durchflussmessgeräte vergleicht, stellt schnell fest: Jedes Messprinzip hat seine Stärken. Steckblenden punkten vor allem durch ihren geringen Anschaffungspreis, die einfache Installation und die Unabhängigkeit von externen Energiequellen im Messelement selbst.
Gegenüber magnetisch-induktiven Durchflussmessern sind Steckblenden auch für nicht leitfähige Medien wie Gase und Dämpfe geeignet. Im Vergleich zu Coriolis-Messgeräten fallen Anschaffungs- und Installationskosten deutlich geringer aus, was Steckblenden besonders für Großrohranwendungen attraktiv macht. Der Nachteil liegt im permanenten Druckverlust durch die Querschnittsverengung, der je nach Anwendung energetisch relevant sein kann.
Venturirohre und Staudrucksonden bieten in bestimmten Szenarien Vorteile, etwa bei sehr geringem zulässigen Druckverlust oder bei schwierig zugänglichen Einbaustellen. Die Wahl des richtigen Messprinzips hängt letztlich von den konkreten Prozessbedingungen, dem Medium und den wirtschaftlichen Anforderungen ab.
Auslegung und Kalibrierung für präzise Messergebnisse
Eine korrekte Auslegung ist die Grundlage für zuverlässige Messergebnisse. Dabei spielen mehrere Parameter eine entscheidende Rolle: Rohrdurchmesser, Betriebsdruck, Betriebstemperatur, Dichte und Viskosität des Mediums sowie der erwartete Durchflussbereich.
Blendenverhältnis und Normauslegung
Das sogenannte Blendenverhältnis Beta (Verhältnis von Blendenöffnung zu Rohrdurchmesser) bestimmt maßgeblich den Messbereich und den Druckverlust. Normblenden nach ISO 5167 sind für Beta-Werte zwischen 0,2 und 0,75 definiert und ermöglichen eine normkonforme Berechnung ohne individuelle Kalibrierung, sofern die Einbaubedingungen eingehalten werden.
Einlauf- und Auslaufstrecken
Für genaue Messungen benötigen Steckblenden ausreichende störungsfreie Rohrstrecken vor und nach dem Messelement. Störquellen wie Bögen, Armaturen oder Querschnittsänderungen beeinflussen das Strömungsprofil und können zu Messfehlern führen. Messstrecken, die Blende, Einlauf und Auslauf als integrierte Einheit vereinen, lösen dieses Problem konstruktiv und erleichtern die Inbetriebnahme erheblich.
Wartung und Langlebigkeit unter rauen Betriebsbedingungen
Ein wesentlicher Vorteil der Steckblende ist ihr geringer Wartungsaufwand. Da keine beweglichen Teile im Strömungsweg vorhanden sind, reduziert sich der Verschleiß auf ein Minimum. Regelmäßige Sichtprüfungen auf Ablagerungen, Korrosion oder mechanische Beschädigungen an der Blendenöffnung genügen in den meisten Anwendungen.
Bei abrasiven oder verschmutzten Medien empfiehlt sich eine periodische Überprüfung der Blendengeometrie, da Erosion die Einströmkante verändern und die Messgenauigkeit beeinflussen kann. Abnehmbare Steckblenden bieten hier einen praktischen Vorteil: Sie lassen sich ohne vollständige Rohrleitungsdemontage entnehmen, reinigen und bei Bedarf ersetzen. In Kombination mit hochwertigen Materialien lassen sich Betriebszeiten von vielen Jahren auch in chemisch aggressiven oder thermisch belasteten Umgebungen erreichen.
Wie Dosch Messapparate GmbH bei der Steckblenden-Durchflussmessung unterstützt
Mit über 80 Jahren Erfahrung in der Differenzdruck- und Durchflussmessung sind wir bei Dosch Messapparate GmbH ein verlässlicher Partner für industrielle Messaufgaben aller Art. Unser Team aus 15 erfahrenen Ingenieuren begleitet Projekte von der Auslegung bis zur Inbetriebnahme und entwickelt Lösungen, die auch unter anspruchsvollsten Bedingungen dauerhaft präzise messen.
Was wir konkret anbieten:
- Abnehmbare Steckblenden für kleine und große Rohrdurchmesser, gefertigt nach Kundenanforderung und internationalen Normen
- Komplette Messstrecken, die Steckblende, Einlauf- und Auslaufstrecke sowie Differenzdruckgeber als aufeinander abgestimmte Einheit vereinen
- Individuelle Auslegungsberechnung durch unser Ingenieurteam für präzise und normkonforme Ergebnisse
- Materialauswahl für aggressive Medien, hohe Temperaturen und extreme Drücke
- ISO 9001:2015-zertifizierte Fertigung nach dem Qualitätsstandard „Made in Germany“
Ob Neuanlage, Retrofit oder Ersatz bestehender Messtechnik: Wir finden die passende Lösung für Ihre spezifische Messaufgabe. Nehmen Sie Kontakt auf und sprechen Sie direkt mit unseren Ingenieuren.
