Was bedeutet Hysterese bei Differenzdrucksensoren?

Sven Dosch ·

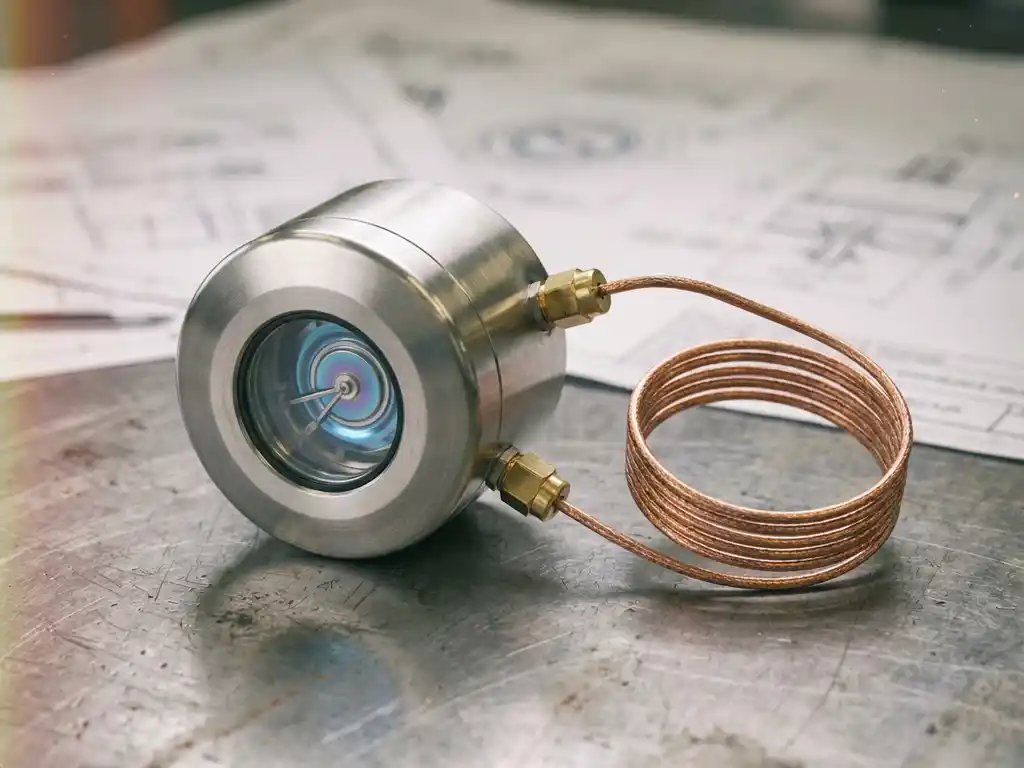

Präzisions-Differenzdrucksensor aus Edelstahl auf Werkbank mit sichtbarer Messmembran und Kupferrohrleitungen

Bei der Auswahl und dem Betrieb von Differenzdrucksensoren in industriellen Anlagen spielt die Hysterese eine entscheidende Rolle für die Messqualität. Dieses Phänomen kann die Genauigkeit und Zuverlässigkeit Ihrer Messtechnik erheblich beeinflussen und sollte daher bei der Planung von Differenzdruckmessungen stets berücksichtigt werden.

Wenn Sie die Ursachen und Auswirkungen der Hysterese verstehen, können Sie gezielt Maßnahmen ergreifen, um die Messgenauigkeit Ihrer Anlagen zu optimieren und kostspielige Fehlmessungen zu vermeiden.

Was ist Hysterese bei Differenzdrucksensoren?

Hysterese bei Differenzdrucksensoren bezeichnet die Abweichung zwischen Messwerten bei steigendem und fallendem Druck. Ein Sensor zeigt bei identischen Druckwerten unterschiedliche Messergebnisse an, je nachdem, ob der Druck zuvor höher oder niedriger war.

Diese charakteristische Eigenschaft äußert sich als eine Art „Gedächtnis“ des Sensors. Wenn beispielsweise der Differenzdruck von 0 auf 100 mbar steigt und dann wieder auf 50 mbar fällt, kann der angezeigte Wert von dem abweichen, der bei einem direkten Anstieg auf 50 mbar gemessen würde. Die Hysterese wird typischerweise als Prozentsatz des Messbereichs angegeben und liegt bei hochwertigen Differenzdruckgebern meist zwischen 0,1 und 0,5 Prozent.

In der Praxis bedeutet dies, dass die Messrichtung einen Einfluss auf das Messergebnis hat. Bei Durchflussmessungen kann sich dies besonders bei schwankenden Betriebsbedingungen bemerkbar machen, wenn sich die Strömungsgeschwindigkeiten häufig ändern.

Wie entsteht Hysterese in Differenzdruckgeräten?

Hysterese entsteht hauptsächlich durch mechanische Eigenschaften der Sensorelemente und das Materialverhalten unter Druckbelastung. Elastische Verformungen in Membranen, Federn oder anderen druckempfindlichen Bauteilen kehren nicht vollständig in ihre ursprüngliche Position zurück.

Die wichtigsten Ursachen für Hysterese sind mechanische Spannungen im Sensormaterial, die sich bei wiederholter Belastung aufbauen. Metallische Membranen können mikroskopische plastische Verformungen erfahren, die zu unterschiedlichen Ausgangspositionen führen. Zusätzlich können Reibungseffekte in beweglichen Teilen oder Dichtungen auftreten, die eine vollständige Rückkehr zur Ausgangsposition verhindern.

Temperatureinflüsse verstärken die Hysterese oft, da sich Materialien bei Erwärmung und Abkühlung unterschiedlich verhalten. Auch die Alterung von Sensormaterialien kann im Laufe der Zeit zu einer Zunahme der Hysterese führen. Bei Differenzdruckgebern für aggressive Medien können zusätzlich chemische Einflüsse das Materialverhalten beeinträchtigen und die Hysterese verstärken.

Welche Auswirkungen hat Hysterese auf die Messgenauigkeit?

Hysterese reduziert die Messgenauigkeit und kann zu Schwankungen in der Prozessregelung führen. Bei Durchflussmessungen können bereits geringe Hysteresewerte zu merklichen Abweichungen in der berechneten Durchflussmenge führen, insbesondere bei häufig wechselnden Betriebszuständen.

In der Praxis zeigt sich dies besonders deutlich bei automatischen Regelkreisen. Wenn ein Differenzdrucksensor mit hoher Hysterese zur Durchflussregelung eingesetzt wird, kann das System zwischen verschiedenen Betriebspunkten „pendeln“, ohne einen stabilen Zustand zu erreichen. Dies führt nicht nur zu ineffizientem Betrieb, sondern kann auch die Lebensdauer von Regelventilen und anderen Komponenten verkürzen.

Bei Abrechnungsmessungen sind die Auswirkungen besonders kritisch. Selbst kleine Hysteresewerte können über längere Zeiträume zu erheblichen Mengenabweichungen führen. In der chemischen Industrie oder bei Energieversorgungsunternehmen können dadurch beträchtliche finanzielle Verluste entstehen. Zusätzlich kann Hysterese die Reproduzierbarkeit von Messungen beeinträchtigen, was bei Qualitätsprüfungen oder wissenschaftlichen Anwendungen problematisch ist.

Wie kann man Hysterese bei Differenzdrucksensoren minimieren?

Hysterese lässt sich durch hochwertige Sensormaterialien, eine optimierte Konstruktion und regelmäßige Kalibrierung minimieren. Die Auswahl von Sensoren mit geringer spezifizierter Hysterese und die Vermeidung von Überlastungen sind grundlegende Maßnahmen.

Bei der Sensorauswahl sollten Sie auf Geräte mit elastischen Membranen aus hochwertigen Materialien achten, die speziell für geringe Hysterese entwickelt wurden. Edelstahlmembranen mit optimierter Geometrie zeigen typischerweise bessere Eigenschaften als einfache Konstruktionen. Die Betriebsbedingungen sollten innerhalb der spezifizierten Grenzen bleiben, da Überdrücke die Hysterese dauerhaft verschlechtern können.

Regelmäßige Kalibrierungen helfen dabei, hysteresebedingte Abweichungen zu kompensieren. Dabei werden sowohl steigende als auch fallende Druckverläufe gemessen und entsprechende Korrekturfaktoren ermittelt. Eine stabile Betriebstemperatur reduziert temperaturbedingte Hystereseeffekte. Bei kritischen Anwendungen kann der Einsatz redundanter Sensorsysteme sinnvoll sein, um durch Mittelwertbildung die Auswirkungen der Hysterese zu reduzieren.

Wie die Dosch Messapparate GmbH bei Hysterese-Problemen hilft

Wir bei der Dosch Messapparate GmbH verstehen die kritische Bedeutung geringer Hysterese für präzise Differenzdruckmessungen. Mit über 80 Jahren Erfahrung in der Messtechnik entwickeln und fertigen wir Differenzdruckgeber, die speziell auf minimale Hysterese optimiert sind und höchste Messgenauigkeit gewährleisten.

Unser Leistungsspektrum für hystereseoptimierte Lösungen umfasst:

  • Individuelle Beratung durch unser 15-köpfiges Ingenieursteam zur optimalen Sensorauswahl
  • Hochwertige Differenzdruckgeber mit Hysteresewerten unter 0,1 Prozent des Messbereichs
  • Projektspezifische Kalibrierung und Verifizierung der Messgenauigkeit
  • Umfassende Dokumentation und Langzeitbetreuung für dauerhaft hohe Messqualität

Kontaktieren Sie uns für eine individuelle Beratung zu Ihren spezifischen Messanforderungen. Gemeinsam finden wir die optimale Lösung für Ihre Anwendung und gewährleisten langfristig stabile und präzise Messergebnisse.
