Die Wahl des richtigen Durchflussmessverfahrens ist eine kritische Entscheidung für Unternehmen der Prozessindustrie. Während moderne Technologien wie Ultraschall- oder magnetisch-induktive Messverfahren in den letzten Jahren stark beworben werden, bleibt die bewährte Differenzdruckmessung für viele Anwendungen die optimale Lösung. Diese Messtechnik hat sich über Jahrzehnte in industriellen Umgebungen bewährt und bietet spezifische Vorteile, die moderne Verfahren oft nicht erreichen können.
Besonders in der chemischen Industrie, der Petrochemie und der Energietechnik stehen Betreiber vor der Frage, welches Messverfahren die beste Balance aus Zuverlässigkeit, Kosten und Langlebigkeit bietet. Die Antwort hängt von verschiedenen Faktoren ab, die eine fundierte Analyse der verfügbaren Technologien erfordern.
Was ist Differenzdruckmessung und wie funktioniert sie?
Die Differenzdruckmessung ist ein indirektes Durchflussmessverfahren, das den Volumenstrom durch die Messung des Druckabfalls an einem Strömungswiderstand in der Rohrleitung bestimmt. Das Verfahren basiert auf dem physikalischen Prinzip, dass eine Verengung im Rohrleitungsquerschnitt eine Druckdifferenz vor und nach der Messstelle erzeugt, die proportional zum Quadrat des Durchflusses ist.

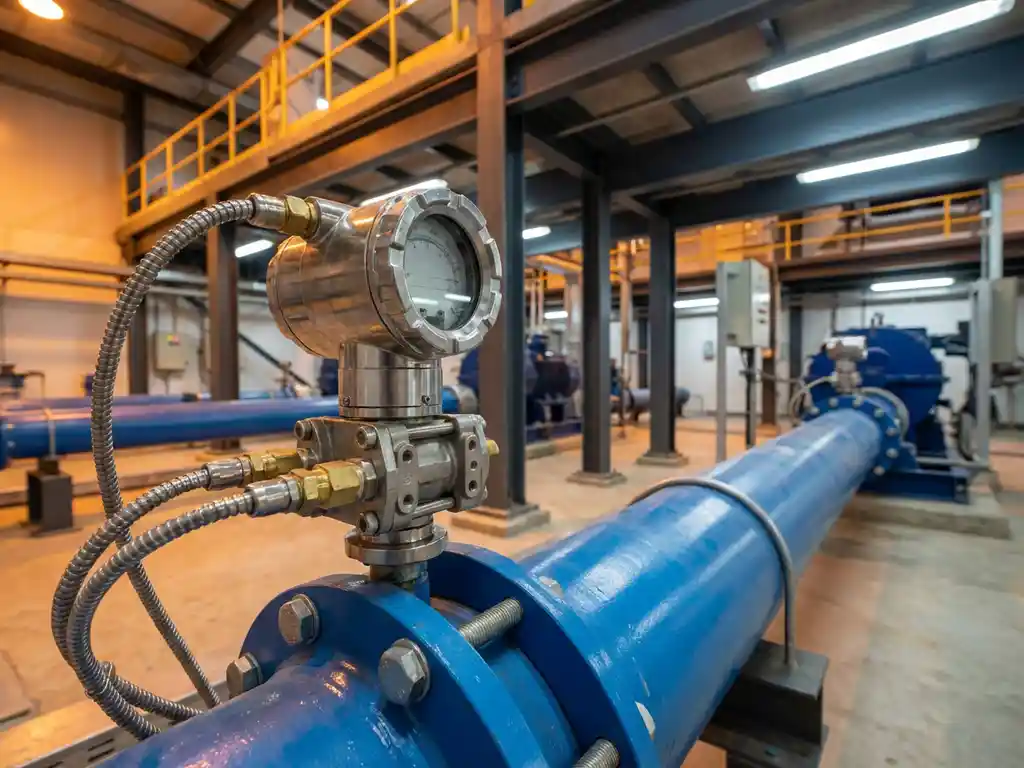

Die Funktionsweise beruht auf dem Einbau eines Primärgeräts wie einer Steckblende, einem Venturirohr oder einer Staudrucksonde in die Rohrleitung. Diese Elemente erzeugen eine definierte Verengung des Strömungsquerschnitts. Der entstehende Differenzdruck wird über Druckentnahmestellen erfasst und an einen Differenzdrucktransmitter weitergeleitet, der das Signal in einen Durchflusswert umwandelt.
Gemäß ISO 5167 werden alle direkt in die Rohrleitung eingebauten Wirkdruckgeber als Primärgeräte bezeichnet, während die Differenzdrucktransmitter als Sekundärgeräte fungieren. Diese bewährte Messtechnik ermöglicht die präzise Erfassung von Durchflüssen bei Gasen, Dämpfen und Flüssigkeiten unter verschiedensten Prozessbedingungen.
Welche modernen alternativen Durchflussmessverfahren gibt es?
Moderne Durchflussmessverfahren umfassen hauptsächlich Ultraschall-Durchflussmesser, magnetisch-induktive Messgeräte, Vortex-Durchflussmesser, Coriolis-Massedurchflussmesser und thermische Massedurchflussmesser. Diese Technologien arbeiten nach unterschiedlichen physikalischen Prinzipien und bieten eine direkte Durchflussmessung ohne zusätzliche Berechnungen.
Ultraschall-Durchflussmesser nutzen Schallwellen zur Geschwindigkeitsmessung des Mediums und können sowohl als Clamp-on-Variante außen am Rohr als auch als Inline-Gerät eingesetzt werden. Magnetisch-induktive Messgeräte funktionieren nach dem Faradayschen Induktionsgesetz und eignen sich ausschließlich für leitfähige Flüssigkeiten.
Vortex-Durchflussmesser detektieren die Wirbelfrequenz hinter einem Störkörper, während Coriolis-Messgeräte die Massenträgheit des strömenden Mediums nutzen. Thermische Massedurchflussmesser basieren auf dem Wärmeaustausch zwischen einem beheizten Sensor und dem vorbeiströmenden Medium. Jedes dieser Verfahren hat spezifische Anwendungsbereiche und Einschränkungen hinsichtlich Medien, Temperaturen und Drücken.
Was sind die Hauptvorteile der Differenzdruckmessung gegenüber anderen Verfahren?
Die Differenzdruckmessung bietet außergewöhnliche Robustheit, Kosteneffizienz und Vielseitigkeit, die moderne Verfahren oft nicht erreichen. Wirkdruckgeber bestehen aus rein mechanischen Bauteilen ohne bewegliche Teile oder Elektronik, wodurch sie praktisch wartungsfrei sind und Betriebszeiten von über zehn Jahren erreichen – selbst unter extremen Bedingungen.
Ein entscheidender Vorteil ist die universelle Anwendbarkeit auf nahezu alle Medien und Prozessbedingungen. Während moderne Messgeräte oft spezifische Anforderungen an das Medium stellen, funktionieren Differenzdruckgeber zuverlässig bei aggressiven Chemikalien, hohen Temperaturen bis über 500 °C, extremen Drücken sowie verschmutzten oder partikelführenden Medien.
Die Kosteneffizienz zeigt sich sowohl bei der Anschaffung als auch im Betrieb. Primärgeräte haben deutlich niedrigere Investitionskosten als moderne elektronische Messgeräte und benötigen keine regelmäßige Kalibrierung oder Software-Updates. Bei sachgemäßem Umgang sind die Bauteile mindestens zehn Jahre haltbar, oft deutlich länger.
Zusätzlich bietet die Differenzdruckmessung eine hohe Messgenauigkeit mit Unsicherheiten von 0,5 bis 5 Prozent – je nach Bauausführung. Diese Werte wurden durch umfangreiche Versuchsreihen verschiedener Normungsinstitute ermittelt und können durch Kalibrierung oft noch verbessert werden.
Wann sollte man Differenzdruckmessung statt moderner Verfahren wählen?
Die Differenzdruckmessung ist die optimale Wahl bei extremen Prozessbedingungen, aggressiven Medien, hohen Temperaturen über 200 °C, sehr hohen Drücken sowie in Anwendungen mit verschmutzten oder partikelführenden Medien. Diese Bedingungen stellen für viele moderne elektronische Messgeräte unüberwindbare Einschränkungen dar.
Besonders in der Petrochemie, bei der Dampfmessung in Kraftwerken oder bei korrosiven Chemikalien zeigen Steckblenden, Venturirohre und Staudrucksonden ihre Stärken. Wenn Langlebigkeit und minimaler Wartungsaufwand prioritär sind, übertrifft die mechanische Robustheit der Differenzdruckmessung moderne Alternativen deutlich.
Auch bei großen Rohrdurchmessern ab DN 300 wird die Differenzdruckmessung wirtschaftlich besonders attraktiv, da die Kosten moderner Messgeräte mit dem Rohrdurchmesser überproportional steigen. In explosionsgefährdeten Bereichen bieten rein mechanische Primärgeräte zusätzliche Sicherheit, da sie keine Zündquelle darstellen und nicht den ATEX-Vorschriften unterliegen.
Für Betreiber mit begrenztem Budget oder bei Anwendungen, bei denen die Messgenauigkeit der Differenzdruckmessung ausreicht, stellt sie oft die wirtschaftlichste Lösung dar. Die bewährte Technologie eignet sich auch hervorragend für Retrofit-Projekte in bestehenden Anlagen.
Welche Nachteile hat die Differenzdruckmessung im Vergleich zu modernen Verfahren?
Die Differenzdruckmessung weist einen permanenten Druckverlust durch die Strömungsverengung auf, erfordert gerade Ein- und Auslaufstrecken und bietet im Vergleich zu modernen elektronischen Verfahren eine geringere Messauflösung bei niedrigen Durchflüssen. Diese Einschränkungen können in bestimmten Anwendungen entscheidend sein.
Der permanente Druckverlust führt über die Betriebsdauer zu höheren Energiekosten, da Pumpen oder Verdichter den Druckabfall kompensieren müssen. Die erforderlichen geraden Rohrstrecken vor und nach der Messstelle können bei beengten Platzverhältnissen problematisch werden und erfordern eine sorgfältige Anlagenplanung.
Bei niedrigen Durchflüssen oder großen Messbereichsanforderungen stoßen Differenzdruckmessgeräte an ihre Grenzen, da das Messsignal quadratisch mit dem Durchfluss abnimmt. Moderne Verfahren wie Coriolis oder Ultraschall bieten hier deutlich bessere Rangeability-Werte von 100:1 oder mehr gegenüber typischen 10:1 bei der Differenzdruckmessung.
Zusätzlich erfordern stark verschmutzte oder partikelführende Medien gelegentlich eine Reinigung der Druckentnahmestellen, was bei modernen berührungslosen Verfahren entfällt. Für Anwendungen mit häufig wechselnden Medien oder sehr geringen Durchflüssen können moderne Messverfahren die bessere Wahl sein.
Wie die Dosch Messapparate GmbH bei der Differenzdruckmessung hilft
Wir bei der Dosch Messapparate GmbH unterstützen Sie seit über 80 Jahren als Spezialist für hochpräzise Differenzdruckmessung mit maßgeschneiderten Lösungen für Ihre spezifischen Messaufgaben. Unser erfahrenes Team aus 15 Ingenieuren entwickelt und fertigt Differenzdruckgeber, die unter nahezu allen Bedingungen zuverlässig funktionieren und eine kontinuierliche Anlagenüberwachung gewährleisten.
Unser umfassendes Leistungsspektrum umfasst:
- Individuelle Auslegung und Fertigung von Steckblenden, Venturirohren und Staudrucksonden
- Komplette Messstrecken mit Ein- und Auslaufstrecken für eine störungsarme Durchflussmessung
- Technischen Support von der Inbetriebnahmeberatung bis zur Nachbetreuung
- Qualitätsprüfungen wie PMI-Tests, Helium-Leak-Tests und zerstörungsfreie Prüfungen
- Kalibrierung zur Verifizierung und Verbesserung der Messgenauigkeit
Unsere „Made in Germany“-Qualität mit ISO-9001:2015-Zertifizierung und die Flexibilität unseres Familienunternehmens in der 4. Generation ermöglichen passgenaue Lösungen mit kurzen Entscheidungswegen. Kontaktieren Sie uns für eine individuelle Beratung zu Ihrer Messaufgabe und profitieren Sie von unserer jahrzehntelangen Erfahrung in der Differenzdruckmessung.
