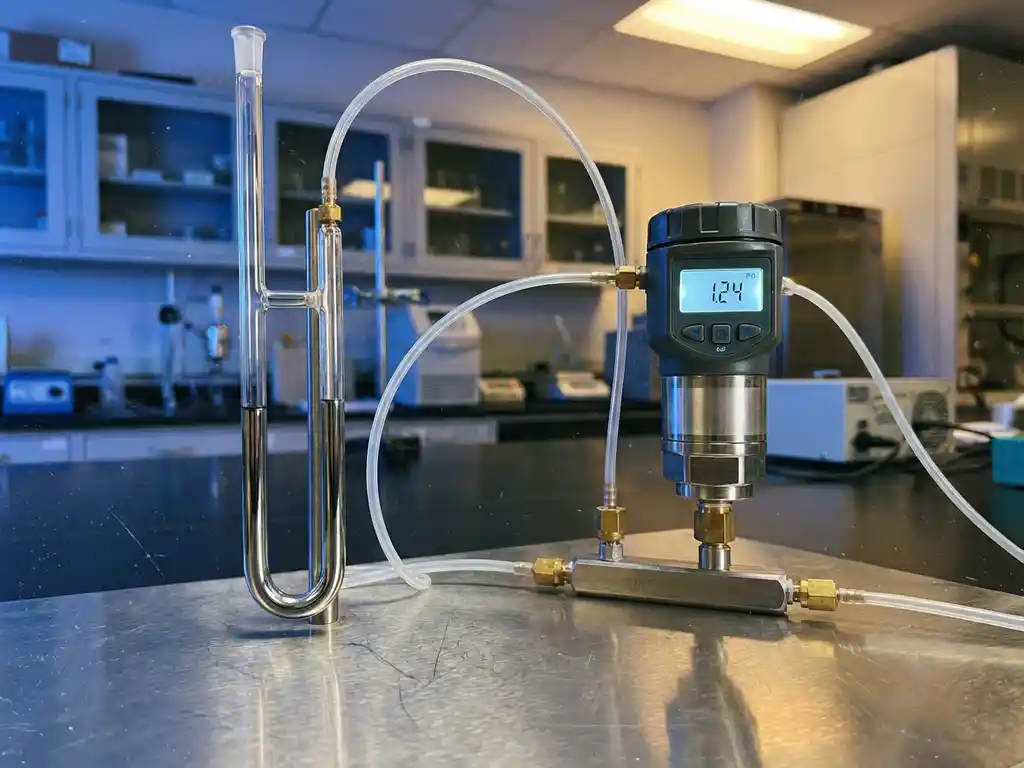

Bei der Differenzdruckmessung stehen Anlagenbetreibern verschiedene Technologien zur Verfügung, die sich in Funktionsweise, Genauigkeit und Einsatzbereich deutlich unterscheiden. Die Wahl zwischen einem traditionellen U-Rohr-Manometer und einem modernen elektronischen Differenzdrucksensor beeinflusst maßgeblich die Messqualität und Betriebssicherheit industrieller Anlagen.
Während beide Systeme denselben physikalischen Grundsatz der Druckdifferenzmessung nutzen, unterscheiden sie sich erheblich in ihrer praktischen Anwendung, Genauigkeit und den Möglichkeiten der Prozessintegration. Für Ingenieure und Anlagenbauer ist das Verständnis dieser Unterschiede entscheidend für die optimale Auslegung von Mess- und Überwachungssystemen.
Was ist ein U-Rohr-Manometer und wie funktioniert es?
Ein U-Rohr-Manometer ist ein mechanisches Druckmessgerät, das aus einem U-förmig gebogenen, transparenten Rohr besteht, das teilweise mit einer Messflüssigkeit gefüllt ist. Der Differenzdruck wird durch die Höhendifferenz der Flüssigkeitssäulen in beiden Schenkeln des U-Rohrs angezeigt.
Das Funktionsprinzip basiert auf dem hydrostatischen Druck: Wird an beiden Enden des U-Rohrs unterschiedlicher Druck angelegt, steigt die Messflüssigkeit im Schenkel mit dem niedrigeren Druck und sinkt im Schenkel mit dem höheren Druck. Die resultierende Höhendifferenz ist direkt proportional zur Druckdifferenz und kann über eine Skala abgelesen werden.
Als Messflüssigkeiten werden je nach Messbereich Wasser, Quecksilber oder spezielle Öle verwendet. Die Auswahl der Messflüssigkeit bestimmt die Empfindlichkeit und den Messbereich des Manometers maßgeblich.
Wie funktioniert ein elektronischer Differenzdrucksensor?
Ein elektronischer Differenzdrucksensor wandelt mechanische Druckdifferenzen mithilfe von Sensorelementen in elektrische Signale um, die digital verarbeitet und ausgegeben werden. Das Herzstück bildet meist eine Membran mit piezoresistiven oder kapazitiven Sensorelementen, die auf kleinste Druckveränderungen reagieren.
Bei piezoresistiven Sensoren verändert sich der elektrische Widerstand des Sensormaterials proportional zur mechanischen Verformung durch den Differenzdruck. Kapazitive Sensoren nutzen die Änderung der Kapazität zwischen zwei Elektroden, wenn sich die Membran unter Druckeinwirkung bewegt.
Die elektronische Signalverarbeitung ermöglicht eine kontinuierliche Überwachung, Datenaufzeichnung und Integration in übergeordnete Leitsysteme. Moderne Differenzdruckgeber bieten zusätzliche Funktionen wie Temperaturkompensation, Selbstdiagnose und verschiedene Ausgangssignale.
Welche Vor- und Nachteile haben U-Rohr-Manometer?
U-Rohr-Manometer bieten eine einfache, kostengünstige Lösung für die Differenzdruckmessung ohne Abhängigkeit von externer Energieversorgung. Sie ermöglichen eine direkte, visuelle Ablesung und sind bei sachgemäßer Handhabung sehr langlebig und wartungsarm.
Die wesentlichen Vorteile umfassen die hohe Zuverlässigkeit durch das einfache mechanische Prinzip, die Unabhängigkeit von Stromversorgung und elektronischen Komponenten sowie die kostengünstige Anschaffung und den geringen Wartungsaufwand. Zudem ist die Kalibrierung einfach, und die Messgenauigkeit ist bei korrekter Anwendung sehr hoch.
Als Nachteile erweisen sich jedoch die eingeschränkte Fernübertragung der Messwerte, die manuelle Ablesung, die Anfälligkeit gegenüber Erschütterungen und die Einschränkungen bei aggressiven Medien. Die Integration in moderne Automatisierungssysteme ist nicht möglich, und bei niedrigen Druckdifferenzen ist die Ablesung ungenau.
Was sind die Vorteile elektronischer Differenzdrucksensoren?
Elektronische Differenzdrucksensoren ermöglichen eine kontinuierliche, automatisierte Überwachung mit hoher Präzision und direkter Integration in Prozessleitsysteme. Sie bieten erweiterte Funktionalitäten wie Datenaufzeichnung, Alarmfunktionen und Fernüberwachung, die in modernen Industrieanlagen unverzichtbar sind.
Die digitale Signalverarbeitung gewährleistet eine hohe Messgenauigkeit auch bei kleinsten Druckdifferenzen und ermöglicht die Kompensation von Umgebungseinflüssen wie Temperaturschwankungen. Die Sensoren sind unempfindlich gegenüber mechanischen Erschütterungen und können auch bei aggressiven Medien durch entsprechende Materialwahl eingesetzt werden.
Weitere Vorteile sind die Möglichkeit, verschiedene Messbereiche zu konfigurieren, die Selbstdiagnose zur frühzeitigen Fehlererkennung und die Ausgabe standardisierter Signale für die nahtlose Integration in bestehende Anlagentechnik. Die Langzeitstabilität und Reproduzierbarkeit der Messwerte übertrifft mechanische Systeme deutlich.
Wann sollte man ein U-Rohr-Manometer verwenden?
U-Rohr-Manometer eignen sich ideal für stationäre Messungen mit mittleren bis hohen Druckdifferenzen, bei denen keine kontinuierliche Überwachung oder Datenaufzeichnung erforderlich ist. Sie sind besonders vorteilhaft in Umgebungen ohne verfügbare Stromversorgung oder bei temporären Messaufgaben.
Typische Anwendungsbereiche sind Kalibrierungsaufgaben, Referenzmessungen in Laborumgebungen, einfache Durchflussmessungen in der Gebäudetechnik und Anwendungen, bei denen die Robustheit mechanischer Systeme gegenüber elektromagnetischen Störungen wichtig ist.
Besonders geeignet sind U-Rohr-Manometer für Messungen an nicht aggressiven Medien wie Luft, Wasser oder neutralen Gasen, wenn eine gelegentliche manuelle Kontrolle ausreicht und keine Integration in automatisierte Systeme erforderlich ist.
In welchen Fällen sind elektronische Differenzdrucksensoren die bessere Wahl?
Elektronische Differenzdrucksensoren sind unverzichtbar bei kontinuierlicher Prozessüberwachung, automatisierten Anlagen und Anwendungen mit hohen Sicherheitsanforderungen. Sie sind die erste Wahl, wenn Messwerte in Echtzeit übertragen, aufgezeichnet oder für Regelungszwecke verwendet werden müssen.
In der chemischen Industrie, der Petrochemie und bei Anwendungen mit aggressiven Medien bieten elektronische Sensoren durch ihre Materialvielfalt und Kapselung deutliche Vorteile. Auch bei sehr niedrigen Druckdifferenzen, schwer zugänglichen Messstellen oder explosionsgefährdeten Bereichen sind sie mechanischen Alternativen überlegen.
Moderne Industrieanlagen mit Anforderungen an Industrie 4.0, Predictive Maintenance oder umfassende Prozessdokumentation sind zwingend auf die erweiterten Funktionalitäten elektronischer Differenzdrucksensoren angewiesen. Die Investition amortisiert sich durch erhöhte Anlagenverfügbarkeit und optimierte Prozessführung.
Wie Dosch Messapparate GmbH bei der Differenzdruckmessung hilft
Wir bei der Dosch Messapparate GmbH unterstützen Sie als erfahrener Partner mit über 80 Jahren Expertise bei der optimalen Auswahl und Auslegung von Differenzdruckmessgeräten für Ihre spezifischen Anforderungen. Unser 15-köpfiges Ingenieursteam entwickelt maßgeschneiderte Lösungen, die sowohl elektronische Differenzdrucksensoren als auch mechanische Systeme optimal in Ihre Anlagentechnik integrieren.
- Individuelle Beratung: Analyse Ihrer Prozessbedingungen und Empfehlung der optimalen Messtechnik
- Maßgeschneiderte Fertigung: Entwicklung kundenspezifischer Differenzdruckgeber nach ISO-5167-Standards
- Umfassender Service: Von der Auslegung über die Inbetriebnahme bis zur langfristigen Betreuung
- Qualität „Made in Germany“: ISO 9001:2015-zertifizierte Produktion mit jahrzehntelanger Betriebssicherheit
Kontaktieren Sie uns für eine unverbindliche Beratung zu Ihrer Messaufgabe. Unser Expertenteam entwickelt gemeinsam mit Ihnen die optimale Lösung für Ihre Differenzdruckmessung und gewährleistet dabei höchste Präzision und Langlebigkeit Ihrer Messgeräte.
