Wie funktioniert die Differenzdruckmessung zur Durchflussüberwachung in der Öl- und Gasindustrie?

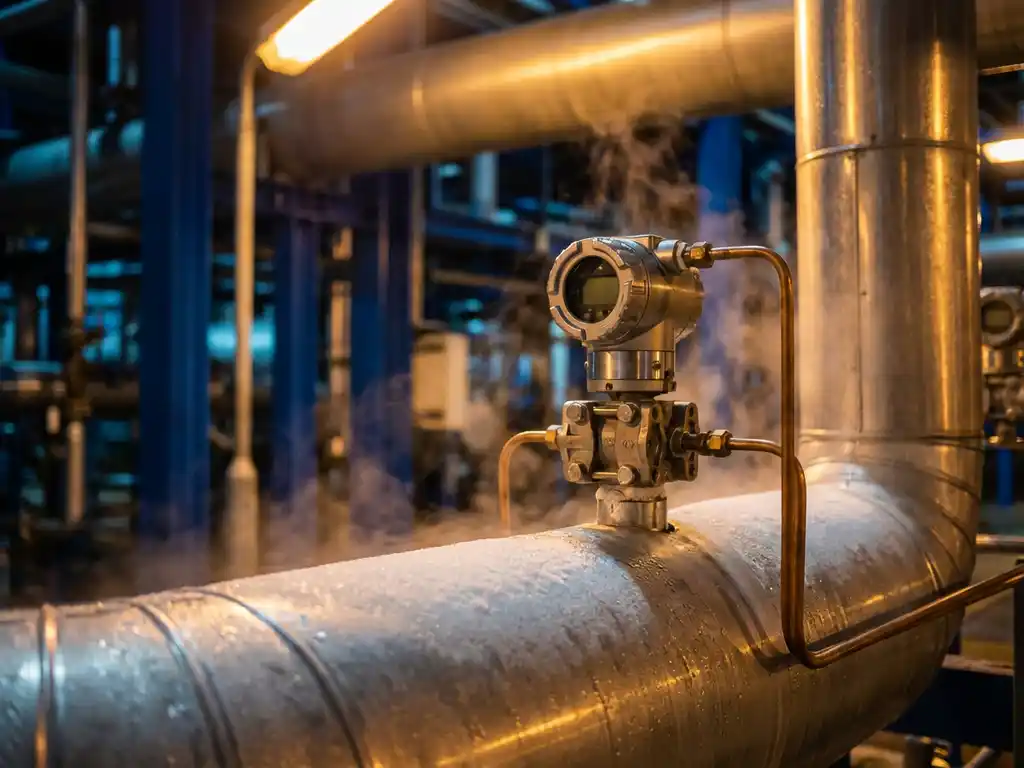

Die Öl- und Gasindustrie stellt höchste Anforderungen an die Präzision und Zuverlässigkeit von Messverfahren. Die Differenzdruckmessung hat sich als bewährte Methode zur Durchflussüberwachung etabliert und ermöglicht eine kontinuierliche Prozessüberwachung auch unter extremen Bedingungen. Diese Messtechnik spielt eine entscheidende Rolle bei der sicheren und effizienten Überwachung von Öl- und Gasströmen in Pipelines, Raffinerien und Förderanlagen.

In einer Branche, in der Sicherheit und Prozessoptimierung oberste Priorität haben, bietet die Differenzdruckmessung eine kosteneffiziente und äußerst zuverlässige Lösung für verschiedenste Anwendungen. Von der Überwachung von Rohölströmen bis zur Messung aggressiver Gase – moderne Differenzdruckgeber gewährleisten über Jahre hinweg präzise Messergebnisse.

Was ist Differenzdruckmessung und warum ist sie in der Öl- und Gasindustrie unverzichtbar?

Die Differenzdruckmessung ist ein bewährtes Verfahren zur indirekten Durchflussmessung, bei dem die Druckdifferenz vor und nach einer Messblende gemessen wird. Diese Druckdifferenz ist proportional zum Durchfluss und ermöglicht eine präzise Bestimmung der Strömungsgeschwindigkeit.

In der Öl- und Gasindustrie ist diese Messtechnik unverzichtbar, da sie unter praktisch allen Prozessbedingungen einsetzbar ist. Ob bei hohen Temperaturen, extremen Drücken oder aggressiven Medien – Differenzdruckmessgeräte funktionieren zuverlässig und bieten langfristige Stabilität. Die Robustheit des Verfahrens macht es ideal für die kontinuierliche Anlagenüberwachung in kritischen Prozessen, in denen Ausfälle kostspielige Folgen haben können.

Wie funktioniert das Messprinzip der Differenzdruckmessung bei der Durchflussüberwachung?

Das Messprinzip basiert auf dem Bernoulli-Gesetz: Eine Verengung im Rohrleitungsquerschnitt führt zu einer Erhöhung der Strömungsgeschwindigkeit und einem entsprechenden Druckabfall. Dieser Druckunterschied wird von Differenzdruckgebern erfasst und in ein Durchflusssignal umgewandelt.

Der Messvorgang erfolgt in drei Schritten: Zunächst wird das strömende Medium durch eine Messblende oder ein Venturirohr geleitet, wodurch eine definierte Querschnittsverengung entsteht. Anschließend messen Drucksensoren den Differenzdruck zwischen der Stelle vor und der Stelle nach der Verengung. Schließlich berechnet die Auswerteelektronik aus diesem Differenzdruck den tatsächlichen Volumenstrom. Die Genauigkeit dieser Berechnung hängt von der präzisen Kalibrierung der Messgeräte und der korrekten Dimensionierung der Messblende ab.

Welche Arten von Differenzdruckmessgeräten gibt es für die Öl- und Gasindustrie?

Für die Öl- und Gasindustrie stehen verschiedene spezialisierte Differenzdruckmessgeräte zur Verfügung: Steckblenden für kleine und große Durchmesser, Venturirohre für anspruchsvolle Bedingungen und flexibel einsetzbare Staudrucksonden.

Steckblenden sind die kostengünstigste Lösung und eignen sich besonders für Standardanwendungen mit sauberen bis mäßig verschmutzten Medien. Sie lassen sich einfach installieren und warten. Venturirohre bieten hingegen den Vorteil geringerer Druckverluste und sind ideal für Anwendungen mit hohen Durchflussraten oder bei wertvollen Medien, bei denen Energieverluste minimiert werden müssen. Staudrucksonden punkten durch ihre Flexibilität und können auch nachträglich in bestehende Rohrleitungen eingebaut werden, ohne diese zu unterbrechen.

Spezielle Ausführungen für extreme Bedingungen

Für besonders anspruchsvolle Anwendungen in der Öl- und Gasindustrie gibt es speziell gehärtete Ausführungen aus korrosionsbeständigen Materialien. Diese Differenzdruckgeber widerstehen aggressiven Medien wie Schwefelwasserstoff oder hochkonzentrierten Säuren und gewährleisten auch bei extremen Temperaturen von -40 °C bis +400 °C präzise Messergebnisse.

Wo werden Differenzdruckmessungen in Öl- und Gasanlagen konkret eingesetzt?

Differenzdruckmessungen kommen in Öl- und Gasanlagen hauptsächlich zur Überwachung von Rohölströmen in Pipelines, zur Messung von Erdgasmengen an Übergabestationen und zur Kontrolle von Prozessströmen in Raffinerien zum Einsatz.

In Förderanlagen überwachen sie die Produktionsraten einzelner Bohrlöcher und ermöglichen eine optimale Ressourcenverteilung. Bei Transportleitungen gewährleisten sie die exakte Abrechnung zwischen verschiedenen Netzbetreibern. In petrochemischen Anlagen kontrollieren sie kritische Prozessströme wie Kühlwasserkreisläufe, Dampfverteilungen und Katalysatorströme. Besonders wichtig ist die Durchflussüberwachung auch in Sicherheitssystemen, in denen sie bei Störungen automatische Absperrungen auslösen kann.

Welche Vorteile bietet die Differenzdruckmessung gegenüber anderen Durchflussmessverfahren?

Die Differenzdruckmessung überzeugt durch ihre universelle Einsetzbarkeit, hohe Langzeitstabilität und Kosteneffizienz. Im Gegensatz zu anderen Messverfahren funktioniert sie unabhängig von den elektrischen Eigenschaften des Mediums und ist praktisch wartungsfrei.

Während magnetisch-induktive Durchflussmesser nur bei leitfähigen Medien funktionieren und Ultraschallmessgeräte bei partikelführenden Medien Probleme haben können, arbeiten Differenzdruckmessgeräte zuverlässig bei allen Medientypen. Sie benötigen keine regelmäßige Neukalibrierung und zeigen auch nach Jahren im Betrieb noch die ursprüngliche Messgenauigkeit. Die robusten mechanischen Komponenten sind unempfindlich gegenüber elektromagnetischen Störungen und funktionieren auch bei Stromausfällen weiter, sofern eine mechanische Anzeige vorhanden ist.

Worauf sollten Sie bei der Auswahl von Differenzdruckmessgeräten für Öl- und Gasanwendungen achten?

Bei der Auswahl sollten Sie vor allem auf die Materialbeständigkeit gegenüber dem zu messenden Medium, die Druck- und Temperaturbereiche sowie die geforderte Messgenauigkeit achten. Zusätzlich sind ausreichende Ein- und Auslaufstrecken für störungsfreie Messungen entscheidend.

Die Werkstoffauswahl ist besonders kritisch, da aggressive Medien wie Schwefelwasserstoff oder organische Säuren spezielle Legierungen erfordern. Edelstahl 316L ist für viele Anwendungen ausreichend, bei hochaggressiven Medien können jedoch Hastelloy oder Inconel erforderlich sein. Bei stark verschmutzten oder partikelführenden Medien sollten Sie auf leicht zugängliche Druckentnahmestellen achten, die eine gelegentliche Reinigung ermöglichen. Die Kalibrierung nach internationalen Standards wie ISO 5167 gewährleistet die Messgenauigkeit und die Anerkennung der Messwerte für Abrechnungszwecke.

Wie die Dosch Messapparate GmbH bei der Differenzdruckmessung in der Öl- und Gasindustrie hilft

Als Spezialist für Differenzdruck- und Durchflussmessung bieten wir maßgeschneiderte Lösungen für die besonderen Anforderungen der Öl- und Gasindustrie. Mit über 80 Jahren Erfahrung entwickeln und produzieren wir Differenzdruckgeber, die auch unter extremsten Bedingungen zuverlässige Messergebnisse liefern.

Unser Leistungsspektrum umfasst:

Individuelle Auslegung und Fertigung nach spezifischen Kundenanforderungen
Umfassenden technischen Support von der Inbetriebnahmeberatung bis zur Nachbetreuung
Fertigung nach „Made in Germany“-Qualitätsstandards mit ISO-9001:2015-Zertifizierung
Kurze Entscheidungswege und flexible Lieferzeiten
15 erfahrene Ingenieure als kompetente Ansprechpartner für technische Herausforderungen

Kontaktieren Sie unser Expertenteam für eine individuelle Beratung zu Ihren spezifischen Messanforderungen in der Öl- und Gasindustrie. Wir entwickeln gemeinsam mit Ihnen die optimale Lösung für Ihre Anwendung.
